Ghid de producție personalizat de saci de caiac

Sealock este un producător personalizat de genți pentru caiac și furnizor OEM. Un sac uscat simplu este un tub sudat: două panouri, o bază rotundă, un roll-top. O geantă de caiac este versiunea mai dificilă a acestei probleme, deoarece caracteristicile pe care le doresc de fapt vâsletorii - o supapă de umflare, o fereastră de telefon, o carcasă conturată care se așează pe spate, un punct de blocare, un panou din spate căptușit - toate necesităîntrerupând în mod deliberat o barieră impermeabilă și apoi sigilând-o din nou. Acest ghid acoperă ceea ce înseamnă acest lucru pe podeaua fabricii și ce înseamnă pentru o marcă care scrie un brief pentru genți de caiac.

De ce o geantă de caiac este mai greu de construit

Fiecare caracteristică adăugată este o problemă suplimentară de etanșare. Un sac uscat tub are o cale de sudură continuă și nimic nu pătrunde în piele. Un rucsac uscat pentru caiac poate avea o carcasă curbată, o fereastră transparentă sudată în țesătură opaca, o flanșă de supapă care pătrunde în perete, o carcasă de blocare turnată, un panou din spate din spumă lipit și ancore de ham care transportă greutatea completă. Fiecare dintre acestea este un loc în care bariera ar putea eșua și fiecare are propria fereastră de proces.

De aceea, gențile de caiac separă fabricile specializate de cele generale. Oricine poate suda un tub. Integrarea hardware-ului într-o carcasă curbă etanșă, în mod repetat, pe mii de unități, este o capacitate diferită.

Sudarea unei carcase curbate

Câteva dintre pachetele noastre de caiac folosesc mai degrabă o carcasă semicirculară decât un cilindru drept, deoarece un corp conturat se așează mai bine pe spate și se depozitează mai previzibil într-o barcă. Înțelepciunea convențională în sudarea RF a susținut că suprafețele curbate erau candidate slabe pentru proces. În practică, acestea sunt realizabile, dar variabila de control se modifică: pe o sudură curbă factorul critic estecontrolul precis al distanței dintre matrița superioară și inferioară, mai degrabă decât controlul presiunii de prindere. Obțineți distanța dintre matrițe corectă și o cusătură curbată se sudează la fel de fiabil ca una plată; se bazează numai pe presiune, iar calitatea sudurii variază de-a lungul curbei.

Două constrângeri înrudite modelează ceea ce geometria este practică:

• Câmpul RF funcționează doar pe un mic decalaj.Un câmp suficient de puternic pentru a topi materialul necesită ca electrodul și piesa să fie de aproximativ 1,5 mm, motiv pentru care procesul se potrivește mai degrabă filmelor și țesăturilor acoperite decât secțiunilor rigide groase - și de ce designul matriței trebuie să urmeze îndeaproape conturul carcasei.
• Panourile sunt tăiate supradimensionate.Piesele tăiate sunt cu cel puțin 6 mm mai mari decât modelul de sudură, deoarece materialul trebuie să acopere complet zona de sudură a sculei sau sudarea în sine este compromisă. Excesul poate fi tăiat offline ulterior.

Sudarea materialelor diferite: panoul ferestrei

O fereastră transparentă a telefonului sau un panou de vizualizare înseamnă sudarea unui film transparent într-o carcasă de țesătură acoperită - două materiale diferite cu comportament termic diferit. Merită cunoscută regula care guvernează acest lucru, pentru că explică de ce ferestrele unor furnizori se delaminează:

Când lipiți două materiale diferite, procesul trebuie configurat astfel încât materialul cu temperatură de tranziție sticla mai mare să se încălzească mai întâi și să conducă căldura în materialul cu Tg mai scăzută.Rulați-l în altă direcție și materialul mai moale se topește și se subțiază în timp ce cel mai dur nu se topește niciodată corect - producând o îmbinare care pare acceptabilă și eșuează mai târziu. A face acest lucru corect este o chestiune de proiectare a electrodului și configurarea parametrilor, nu de efort.

Pentru țesăturile acoperite există și o pardoseală de material: acoperirea are nevoie de o grosime minimă de aproximativ 0,003-0,005 inchi (3-5 mil) pentru a suda corect. O țesătură cu un strat prea subțire nu va produce o aderență fiabilă, indiferent cât de bine este fixată mașina.

Integrarea unei supape

Supapa de umflare și dezumflare de pe pachetele noastre de caiac permite unui vâsletor să purjeze aerul pentru a comprima sacul într-o trapă sau să adauge aer pentru a sprijini temporar flotația. Fabricarea înseamnă introducerea unui port intenționat prin peretele unui sac sigilat. Există două abordări dovedite:

• O supapă cu flanșă sudată la mijlocul panoului.Porturile și supapele sunt furnizate cu o flanșă sudabilă în mod specific, astfel încât să poată fi instalate la un punct de mijloc într-un panou - etanșări de sudură RF acoperite cu țesătură pe orificiu, fără a deteriora niciunul dintre materiale.
• Un tub sudat într-o cusătură.Poziționarea unui corp de supapă direct pe o cusătură este dificilă, așa că practica obișnuită este să sudezi un tub în cusătură și să atașezi o supapă de comprimare la tub.

În orice caz, sudarea supapei este o fereastră de proces separată de cusăturile corpului și primește propriul set de parametri și propria inspecție. Este, de asemenea, caracteristica care merită testată la presiune în mod specific, din motivul din secțiunea următoare.

Modul de eșec pe care cumpărătorii ar trebui să știe

Acesta contează pentru orice pungă cu supapă sau funcție de reținere a aerului:o cusătură slabă poate trece de o verificare inițială a scurgerilor și totuși eșuează după cicluri repetate de umflare, vibrații de transport sau utilizare pe vreme rece.O singură trecere/eșec la capătul liniei nu dovedește durabilitatea sigiliului - demonstrează că sigiliul a existat în ziua respectivă.

De aceea, QC-ul pentru acest tip de produs trebuie să includă inspecție vizuală,testarea peelingului, reținerea presiunii, șiinspecția de delaminare, mai degrabă decât un test de apă singur. Acesta este, de asemenea, motivul pentru care efectuăm extracția în vid cu o reținere de 24 de ore asupra produselor finite: presiunea negativă susținută pe o zi întreagă suprafață etanșările marginale pe care o scufundare scurtă le lasă să treacă.

Puncte de încărcare: de ce hamul este cusut înainte ca corpul să fie sudat

Un pachet de caiac încărcat de 38 litri își pune întreaga greutate prin ancorele hamului de umăr, iar punctele de fixare a punții de tăiere și decuplare a vâslei parcurg acele ancore în mod constant. Atașamentele numai sudate se pot dezlipi sub forfecare susținută, așadarhamurile, peticele cu inele în D, ancorele pentru șnur și mânerele de tracțiune sunt cusute pe panourile plate la tensiune ridicată înainte ca carcasa să fie sudată. Amprenta cusuta raspandeste sarcina; sudarea și armarea ulterioară acoperă perforațiile. Ancorele sunt apoi testate la sarcină și smucitură, mai degrabă decât judecate cu ochii.

Aici contează și ghidarea sporturilor cu vâsle - echipamentul de pe punte ar trebui să se atașeze în cel puțin două puncte, astfel încât ancorele trebuie să fie construite pentru utilizare repetă, la șocuri, mai degrabă decât pentru greutatea statică.

Lipirea panoului din spate

Panoul din spate din EVA dintr-o singură bucată de pe pachetele noastre de caiac reduce greutatea și reduce acumularea de căldură la mers pe jos. EVA este în sine sudabil RF, ceea ce permite ca panoul să fie integrat în construcție, mai degrabă decât lipit, iar sudarea este de preferat adeziv aici, din același motiv pentru care este în altă parte:îmbinările sudate evită riscurile de îmbătrânire a adezivului și de reactivare, care sunt exact modurile de defecțiune pe care le va găsi un sac depozitat umed într-un garaj fierbinte.

Un sistem de etanșare diferit: închiderea cu bandă de cauciuc

Nu orice geantă de caiac se închide cu un roll-top. Constructia noastra de expeditie sigileaza cu abandă de etanșare din cauciuc natural comprimat sub o clapă pliabilă, prinsă de o curea centrală de compresie— un sistem diferit din punct de vedere mecanic, care atinge IPX8. Fabricarea adaugă pași pe care un roll-top nu are: banda de cauciuc trebuie să fie lipită de-a lungul deschiderii complete, geometria clapetei trebuie să se plieze pe ea drept, iar cureaua de compresie trebuie să se prindă uniform pe lățime. Prinderea neuniformă este defecțiunea clasică - o etanșare care se menține în mijloc și golurile de la un capăt va trece printr-o scufundare obișnuită și va scurge sub presiune.

Branding: imprimați înainte de sudare

Un punct de succesiune util pentru mărci:serigrafia sau ștanțarea la cald pot fi încorporate în straturile de film înainte de finalizarea sudurilor.Aplicarea graficelor în timp ce panourile sunt încă plate oferă o înregistrare mai bună și evită lucrul în jurul unei carcase tridimensionale finite. Imprimarea reflectorizant merită specificată și aici - vâsletorii sunt frecvent pe apă în zori și amurg, iar un semn reflectorizant face ca o geantă să fie găsită în lumină slabă, în timp ce se dublează ca imobiliare de marcă.

Ce înseamnă asta pentru brief-ul tău

• Specificați materialele sudabile— PVC, TPU, nailon acoperit cu TPU sau EVA. Materialele plastice nepolare precum PP și PE nu pot fi sudate RF deloc.
• Verificați grosimea stratului de acoperire— sub aproximativ 3–5 mil, materialul acoperit nu se va suda în mod fiabil.
• Decideți devreme penetrările— pozițiile supapelor, ferestrei, încuietorilor și buzunarelor afectează toate designul matriței și costul sculelor și sunt costisitoare de mutat după ce matrița există.
• Păstrați geometria carcasei ușor de sudat— curbele blânde și curățile curate ale cusăturilor sunt mai repetabile decât razele strânse și cusăturile convergente.
• Detaliați fiecare punct de încărcare— ham, inele în D, șnururi de gene, mâner de transport și modul în care este ancorat fiecare.
• Solicitați testele potrivite— inspecția rezistenței la exfoliere, a reținerii presiunii și a delaminarii, nu doar o verificare a imersiei de trecere/eșec.
• Bugetul pentru scule— o formă personalizată a carcasei necesită o matriță de cupru personalizată, cotată separat, cu timp de livrare înainte de prima probă.

Baza produsului

Aceste pungi sudate, de la Sealock'ssac uscatlinie, sunt puncte de plecare egale pentru un proiect de caiac personalizat — niciunul nu este clasat deasupra altuia; fiecare demonstrează o capacitate de producție diferită descrisă mai sus:

Imagine	Model și specificații	Capacitatea de producție pe care o arată	MOQ

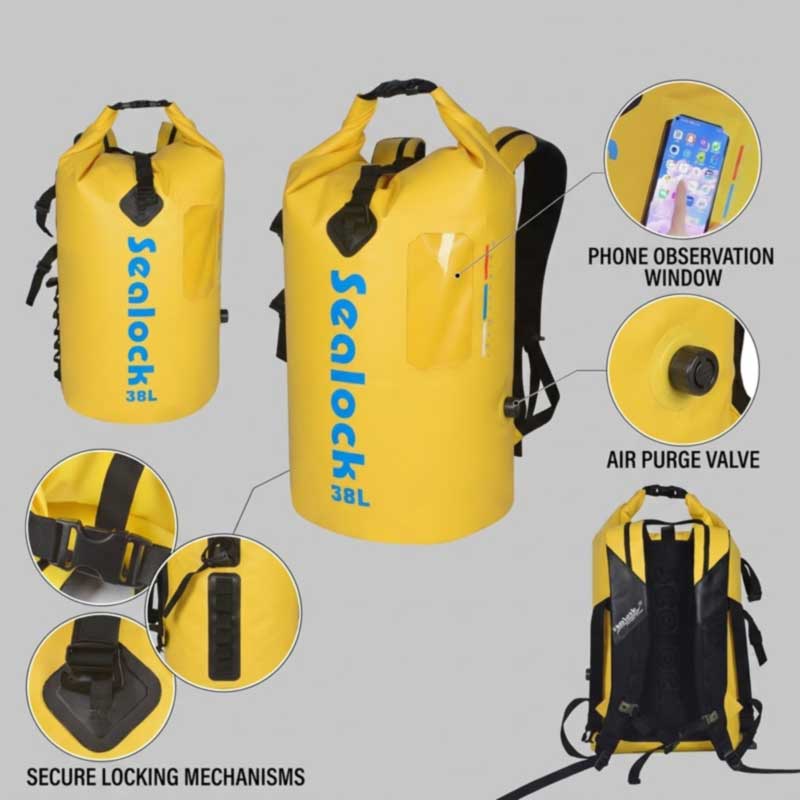

	Rucsac uscat, impermeabil, de 38 l, pentru caiac— PVC 500D, 0,5 mm; înveliș semicircular; buzunar frontal pentru un telefon; blocare multifuncțională pentru o placă cu vâsle; supapă de umflare/deumflare laterală; panou din spate dintr-o bucată EVA.	Sudarea cu carcasă curbată, integrarea supapelor, panoul ferestrei, lipirea EVA - totul într-o singură construcție	300–500
	Rucsac uscat SL-E977 Kayak— 28L; PVC 500D, 0,5 mm; înveliș semicircular; fereastra telefonului; blocare multifuncțională; supapă de umflare/deumflare laterală; Panoul din spate EVA.	Aceeași platformă la o capacitate de excursie de o zi	300–500
	SL-D045 Sac uscat cu tub etanș cu supapă de gaz— 20L, dimensiuni de la 2L până la 100L; PVC; supapă de gaz pentru umflare și dezumflare controlată; culori personalizate; proba 5-7 zile.	Integrarea supapei pe un tub simplu - calea cu costuri mai mici către controlul aerului	500
	SL-D693 Geantă uscată tubulară cu fereastră și buzunar cu fermoar— 15L (53×36 cm) / 20L (57×38 cm); Prelata PVC 500D;IPX7; Fereastră din folie transparentă din PVC; separare uscat-umed; curea întărită detașabilă; Catarama POM.	Sudare film transparent la prelată plus un buzunar cu fermoar sigilat într-un singur corp	300
	SL-J033 Pachet de expediție rezistent la apă— 45L / 55L / 65L; TPU laminat pe nailon 420D;IPX8prin bandă de etanșare din cauciuc natural + clapă pliabilă + curea centrală de compresie; bază de abraziune întărită; ham captusit, curea pe stern, centura de sold, maner de tractiune; conducte reflectorizante.	Sistem de etanșare cu benzi de cauciuc și un ham portant complet	300–500
	Rucsac uscat SL-E102— 15L / 20L / 30L cu dimensiuni publicate pe mărime; plasă PVC 500D; culori si dimensiuni personalizate.	Trei capacități pe scule comune — amortizare eficientă a matriței	300

Condiții de producție și control al calității

Articol	Detaliu
MOQ	300-500 buc per model
Scule	matriță de cupru personalizată per geometrie de carcasă, cotată separat; reutilizate la comenzi repetate
Prelevarea de probe	3–10 zile pe rundă după prelucrare; de obicei, două runde
Productie	20-45 de zile de la aprobarea probei
Capacitate	Nouă linii de sudare HF la 27,12 MHz; în jur de 100.000 de unităţi/lună
Opțiuni de evaluare	IPX7 verificat pe construcții cu roll-top sudate; IPX8 pe construcție cu etanșare din cauciuc

Calitatea este determinată în trei niveluri -IQC(țesătura de intrare verificată pentru grosimea acoperirii, aderența și sudabilitatea, plus supape, feronerie de blocare, catarame și chingi conform standardului semnat),IPQC(toleranță la tăiere, integritatea sudurii atât pe cusăturile corpului, cât și pe penetrări, instalarea supapelor și a ferestrelor, asamblarea cablajului și a punctelor de fixare, cu teste de exfoliere pe probe de suduri la fiecare început de rulare) șiOQC(Prelevare de probe ISO 2859 AQL, testare reală în loturi cu scufundare în apă, reținere a presiunii pe construcții cu supape, inspecție de delaminare și comparare a probelor de aur, cu SGS sau QIMA disponibile). Sealock execută, de asemenea, cu strictețe procedura completă de inspecție a clienților pentru produsele finite:despachetarea, extracția în vid, o pauză statică de 24 de ore și determinarea scurgerilor de aer. Laboratorul efectuează în plus rezistența la sudură și la exfoliere, un test de încărcare de peste 1.500 de cicluri cu încărcare smucitură pe ancorele hamului și punctele de fixare, verificări de flotabilitate, abraziune, rupere, tracțiune, pulverizare cu sare, UV, rezistența culorii și diferența de culoare.

Întrebări frecvente: Producția de saci de caiac

Î: Puteți suda o carcasă curbată sau conturată?
A: Da. Sudurile curbate sunt realizabile atunci când distanța matrițelor dintre scula superioară și inferioară este controlată cu precizie - aceasta, mai degrabă decât presiunea de strângere, este variabila de guvernare a unei curbe. Necesită un design al matriței specific conturului carcasei.

Î: Cum este integrată o supapă de umflare fără a compromite etanșarea?
R: Fie o supapă cu flanșă sudată la mijlocul panoului - porturile și supapele vin cu flanșe sudabile exact pentru acest lucru - sau un tub sudat într-o cusătură cu o supapă de comprimare atașată. Sudarea supapei are propriul set de parametri și propria inspecție.

Î: De ce unele ferestre transparente se delaminează în timp?
R: De obicei, pentru că sudura cu materiale diferite a fost configurată greșit. Materialul cu Tg mai mare trebuie să se încălzească mai întâi și să conducă căldura în cel cu Tg inferioară; rulați în sens invers, filmul mai moale se topește excesiv, în timp ce celălalt nu fuzionează niciodată corect, dând o îmbinare care arată bine și nu se reușește mai târziu.

Î: Este suficient un singur test de apă pentru a închide o pungă cu supapă?
R: Nu. O cusătură slabă poate trece de o verificare inițială a scurgerilor și totuși eșuează după cicluri repetate de umflare, vibrații de transport sau utilizare pe vreme rece. Solicitați testarea peelului, reținerea presiunii și inspecția delaminarii alături de imersie.

Î: Logo-ul nostru poate continua înainte de asamblare?
R: Da, și este mai bine — serigrafia și ștanțarea la cald sunt aplicate pe straturile de film în timp ce panourile sunt plate, înainte de sudare, ceea ce oferă o înregistrare mai curată. Imprimarea reflectorizantă merită specificată pentru vizibilitatea zorilor și amurgului.

Î: Ce determină dacă designul nostru poate fi construit?
R: Sudabilitatea materialului (PVC, TPU, nailon acoperit sau EVA - niciodată PP sau PE), grosimea acoperirii de cel puțin aproximativ 3-5 mil, geometria carcasei pe care o poate urma o matriță și poziția fiecărei penetrări. Examinăm un desen pentru sudabilitate înainte de prelucrare și sugerăm modificări care îmbunătățesc atât calitatea, cât și randamentul.

Vorbește cu Fabrica

Pentru a pune în producție o geantă de caiac personalizată, contactați Sealock lainfo@sealock.com.hksau +86-769-82009361. Peste douăzeci de ani de sudare internă de înaltă frecvență, nouă linii de sudură, integrare de supape și ferestre, scule personalizate cu matriță și o procedură completă de inspecție a clienților pentru fiecare transport.
