Sudare RF

1. Ce este sudarea RF?

Sudarea RF - denumită și sudare de înaltă frecvență (HF) sau sudare dielectrică - este un proces de fabricație care leagă materialele termoplastice folosind energie electromagnetică, mai degrabă decât căldură externă, adezivi sau fixare mecanică. Cei doi termeni sunt interschimbabili în practica industrială; fizica de bază este identică.

Caracteristica distinctivă a sudării RF este locul unde provine căldura. În termoetanșarea convențională, energia termică este aplicată pe suprafața materialului și condusă spre interior. În sudarea RF, câmpul electromagnetic pătrunde în material și generează căldură din interior, la nivel molecular. Această încălzire internă produce o legătură care este, în majoritatea cazurilor, mai puternică decât materialul de bază de pe ambele părți ale îmbinării.

Tehnologia a fost utilizată industrial încă din anii 1940, inițial pentru aplicații medicale și de ambalare pe bază de PVC. Adoptarea sa în producția de echipamente de exterior premium a fost accelerată pe măsură ce TPU a înlocuit PVC-ul în toate categoriile de produse în care flexibilitatea, respectarea mediului și performanța pe termen lung contează. Astăzi, sudarea RF este metoda standard de construcție pentru orice produs impermeabil care trebuie să se mențină sub presiune hidrostatică susținută - nu doar rezistența la stropire la suprafață.

Aplicațiile tipice ale produsului includ:

• Saci submersibili și rucsacuri impermeabili
• Răcitoare moi rezistente la scurgeri și suporturi izolate
• Structuri gonflabile exterioare
• Ambalaj impermeabil pentru transport medical
• Carcase pentru echipamente militare și tactice

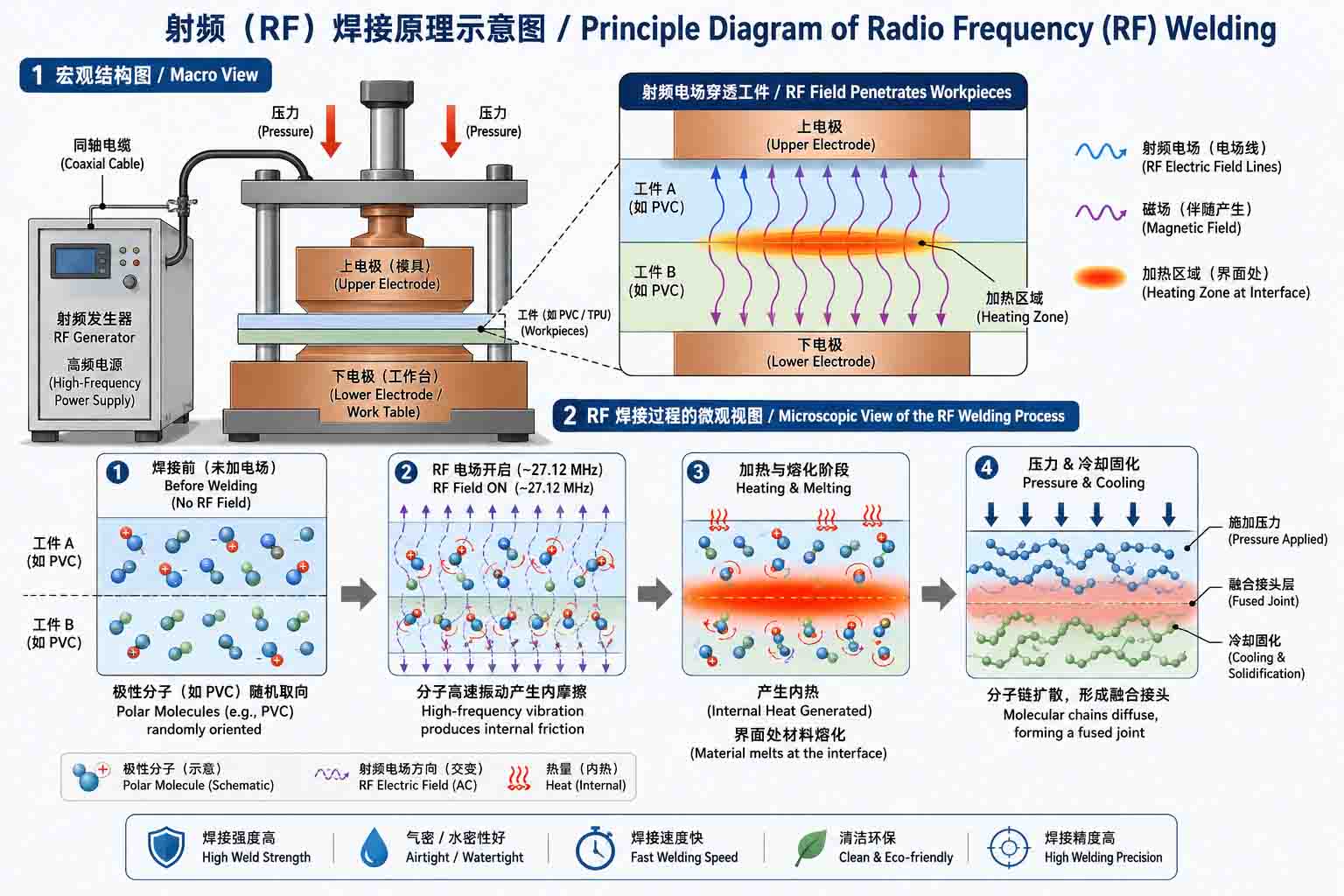

2. Cum funcționează sudarea RF

Echipamentul de sudare RF funcționează prin trecerea unui curent alternativ de înaltă frecvență – de obicei între 27 MHz și 40 MHz, 27,12 MHz fiind cea mai comună frecvență industrială – între doi electrozi metalici (numiți matrițe sau platine). Materialul de sudat este plasat între aceste matrițe.

Când materialele termoplastice cu structuri moleculare polare sunt expuse unui câmp electromagnetic alternant rapid, moleculele lor încearcă să se realinieze cu fiecare oscilație a câmpului. La 27,12 MHz, aceasta înseamnă aproximativ 27 de milioane de încercări de realiniere pe secundă. Frecarea generată de această mișcare moleculară produce căldură - nu la suprafață, ci uniform pe toată grosimea materialului în zona de sudură.

Simultan, presa aplică presiuni pneumatice controlate matrițelor, comprimând straturile de material împreună. Pe măsură ce temperatura internă atinge punctul de fuziune al materialului, straturile de la interfață se topesc și se amestecă la nivel molecular. Când energia RF este îndepărtată și materialul se răcește sub presiune susținută, cele două straturi au devenit un material continuu - nu lipite, nu cusute, ci topite.

Această generare internă de căldură are mai multe avantaje practice față de metodele de căldură aplicate la suprafață:

• Legătura se formează uniform pe întreaga zonă de sudură, mai degrabă decât să progreseze de la suprafață spre interior
• Suprafețele exterioare sunt mai puțin susceptibile să se ardă sau să se deformeze, deoarece electrozii înșiși nu trebuie să atingă temperatura de fuziune
• Geometriile complexe ale matrițelor pot produce modele de sudură precise și repetabile, inclusiv curbe, colțuri și îmbinări cu mai multe straturi
• Timpii ciclului sunt scurti - de obicei, 3 până la 15 secunde per sudură, în funcție de grosimea materialului și zona matriței

3. De ce TPU este deosebit de potrivit pentru sudarea RF

Nu toate termoplasticele răspund în mod egal la sudarea RF. Procesul depinde de materialul care are o structură moleculară polară - una în care sarcina electrică este distribuită neuniform în întreaga moleculă. Moleculele polare răspund la câmpurile electromagnetice alternative încercând să se orienteze; acea încercare de orientare este cea care generează căldură.

TPU (poliuretanul termoplastic) are o structură polară naturală datorită legăturilor uretanice din coloana vertebrală moleculară. Acest lucru îl face foarte sensibil la energia RF și relativ ușor de sudat în mod constant într-o gamă de grosimi și configurații de laminat.

Pe lângă compatibilitatea cu RF, TPU aduce mai multe proprietăți ale materialelor care îl fac substratul preferat pentru echipamentul de exterior premium rezistent la apă:

Alte materiale sudabile RF includ țesături acoperite cu PVC, EVA și anumite filme PU. PVC-ul este opțiunea moștenită - se sudează ușor și ieftin, dar prezintă un risc de reglementare legat de plastifiant și devine fragil la temperaturi scăzute. Pentru produsele destinate să reziste sau pentru mărcile cu cerințe de conformitate, TPU este alegerea practică.

4. Sudarea RF vs. cusătura tradițională: Ce înseamnă de fapt diferența în utilizare

Comparația dintre cusăturile sudate RF și cusăturile cusute este simplă din punct de vedere ingineresc, dar merită să fiți precis unde și cum eșuează construcția cusută - pentru că modul de defecțiune este adesea lent și nu este evident până când nu este.

Modul de eroare a benzii de cusătură merită o atenție deosebită. Banda funcționează adecvat atunci când este nouă și în condiții moderate. Problema este că pungile și răcitoarele impermeabile nu trăiesc în condiții moderate - se umplu cu unelte grele și ude, sunt îndoite în mod repetat în timpul transportului, sunt lăsate în vehicule fierbinți și, ocazional, stau pe ele. Sub aceste încărcări din lumea reală, liniile de legătură cu bandă încep să se ridice la margini și colțuri. Delaminarea este invizibilă din exterior până când apa intră deja.

Sudarea RF elimină complet această cale de degradare. Nu există margini de bandă de ridicat, nici găuri pentru ace care să se deschidă sub presiune și nici fir de abrazit în punctele de tensiune ale cusăturilor. Zona de sudare fie ține, fie nu - și într-o sudură executată corespunzător pe material compatibil, se ține cu mult peste punctul în care țesătura din jur ar eșua prima.

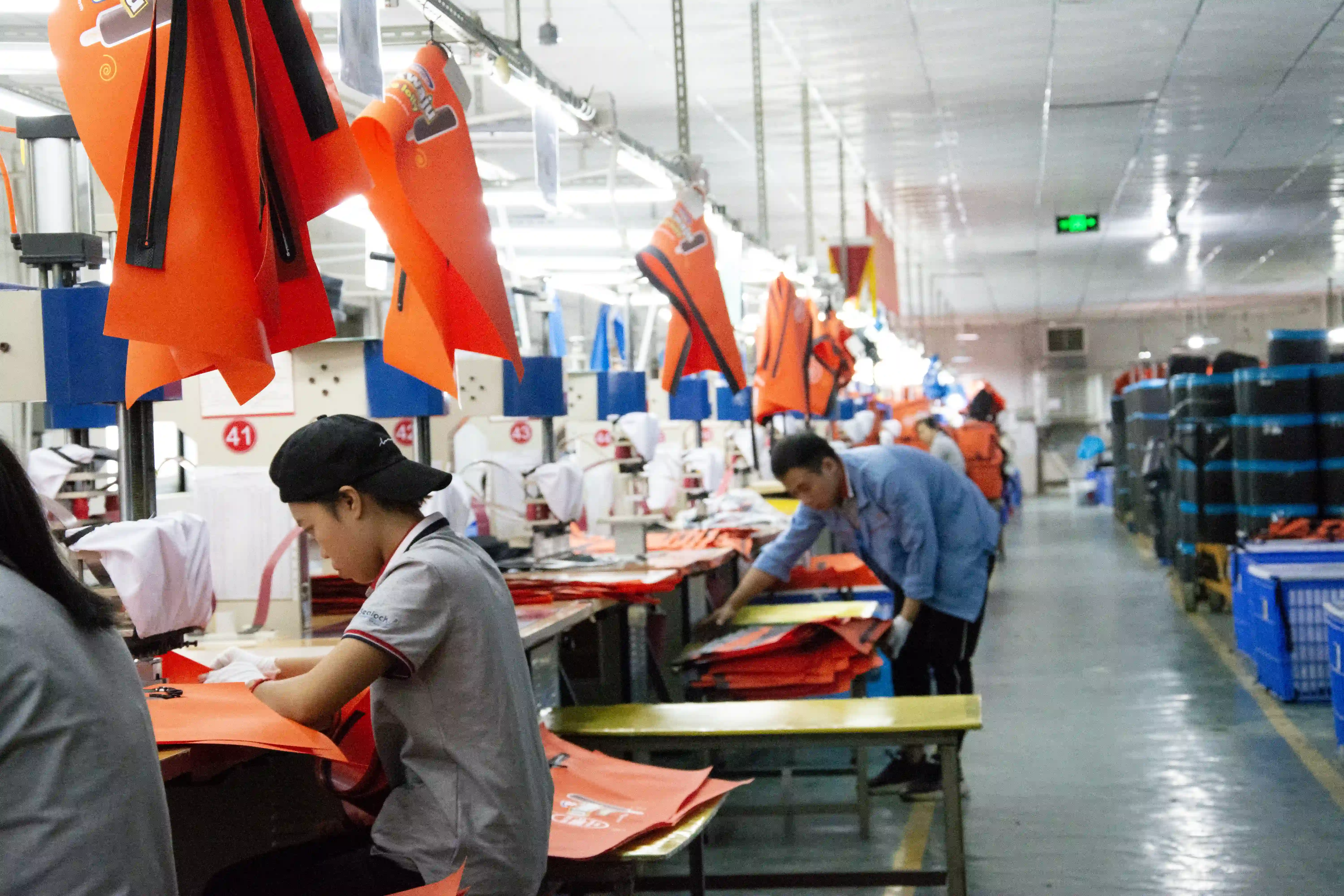

5. Procesul de fabricație de sudare RF, pas cu pas

Pasul 1 - Pregătirea materialului

Panourile laminate TPU sunt tăiate la dimensiuni precise folosind tăiere CNC sau sisteme personalizate de tăiere cu matriță. Precizia panoului în această etapă afectează direct alinierea sudurii în aval; chiar și câțiva milimetri de deriva dimensională vor produce o zonă de sudură nealiniată. Suprafețele materialelor trebuie să fie lipsite de contaminare – uleiurile de la manipulare, praful de tăiere sau umiditatea de la depozitare pot interfera cu transferul de energie RF și pot produce fuziune incompletă.

Pasul 2 — Selectarea matrițelor și configurarea mașinii

Matrița de sudură este electrodul format care determină geometria sudurii. Diferitele configurații de produs necesită profile diferite ale matriței - o matriță cu cusătură plată pentru îmbinările panourilor, o matriță cu formă pentru închideri curbate sau pete de armare, o matriță cu mai multe cavități pentru suduri repetitive de mare volum. Selectarea matriței este potrivită cu geometria specifică de sudură cerută de produs. Parametrii mașinii — frecvența, puterea de ieșire, presiunea presei și timpul ciclului — sunt calibrați în funcție de formula TPU specifică și grosimea materialului care este sudat. Acești parametri sunt documentați în POS produs și repetați în mod consecvent pe parcursul sesiunilor de producție.

Pasul 3 — Poziționarea materialului

Panourile sunt aliniate în interiorul matriței în funcție de schema de sudură. Poziționarea consecventă este critică pentru uniformitatea lățimii de sudare; majoritatea setărilor profesionale de sudare RF folosesc ghidaje de fixare sau mărci de înregistrare pentru a elimina variabilitatea poziționării operatorului.

Pasul 4 — Activarea energiei RF și legarea la presiune

Presa se închide, aplicând presiune pneumatică asupra stivei de material. Energia RF este activată pentru durata ciclului calibrat. Încălzirea moleculară internă aduce materialul de la interfața de sudură la temperatura de fuziune, în timp ce suprafețele exterioare rămân sub punctul lor de deformare. Presiunea este menținută în toată această fază.

Pasul 5 – Răcirea sub presiune

Energia RF este oprită, dar presiunea presei este menținută în faza de răcire. Acesta este un pas care este adesea scurtătură în mediile de producție de calitate inferioară și contează: dacă presiunea este eliberată înainte ca zona de sudură să se solidifice, materialul topit se poate deforma, producând o legătură mai slabă cu inconsecvențe dimensionale. Timpul adecvat de răcire este determinat în timpul fazei de dezvoltare a parametrilor și tratat ca o parte nenegociabilă a ciclului.

Pasul 6 — Trim și inspecție

Materialul fulger la perimetrul sudurii este tăiat. Fiecare sudură este inspectată vizual pentru semne de arsuri, zone de fuziune incomplete sau abateri dimensionale înainte ca piesa să treacă la următoarea etapă de asamblare.

6. Ingineria cusăturii: variabilele care determină dacă o sudură se menține

Sudarea RF nu este un proces în care setările coerente ale mașinii produc rezultate consistente, indiferent de alți factori. Performanța cusăturii este determinată de interacțiunea mai multor variabile, fiecare dintre acestea trebuie să fie înțeleasă și controlată.

Lățimea sudurii

Zonele de sudură mai largi distribuie stresul pe o suprafață mai mare și, în general, produc o rezistență mai mare la spargerea cusăturii. Pentru produsele care vor avea o presiune hidrostatică susținută sau o sarcină dinamică - saci uscați submersibili, cusături de bază mai reci, îmbinări ale vezicii de umflare - lățimea minimă de sudură este un articol de specificație, nu o idee de producție. Sudurile înguste la colțuri și tranzițiile de rază sunt puncte comune de inițiere a defecțiunii și ar trebui să primească o atenție explicită în timpul proiectării matriței.

Consecvența puterii RF

Puterea instabilă în timpul ciclului de sudare produce o încălzire internă neuniformă. Indicatorii vizuali sunt urme de arsură în zonele de mare putere și în zone palide, subcontopite în altă parte. Nici unul nu este acceptabil în produsele cu presiune nominală. Echipamentul profesional de sudare RF menține o livrare constantă de putere pe tot parcursul ciclului; verificarea periodică a calibrării face parte din întreținerea responsabilă a echipamentului.

Grosimea materialului și potrivirea formulării

Parametrii de sudare RF sunt specifici grosimii materialului și formulării TPU. Un set de parametri optimizat pentru folie TPU de 0,8 mm va produce o fuziune insuficientă dacă este aplicat pe o țesătură laminată de 1,5 mm și poate arde materiale mai subțiri dacă este utilizat în sens invers. Atunci când specificațiile materialelor se modifică între execuțiile de produs - greutăți diferite ale țesăturii, greutăți diferite ale acoperirii TPU - parametrii trebuie revalidați, nu se presupune că vor fi transferați.

Cauze comune de eșec

• Energie RF insuficientă sau timp de ciclu:Produce o legătură care pare completă la suprafață, dar eșuează la presiune scăzută, deoarece interfața nu a atins niciodată temperatura maximă de fuziune
• Contaminarea suprafeței:Uleiurile, umiditatea sau particulele la interfața de sudură creează goluri localizate acolo unde nu a avut loc fuziunea
• Presiune de presare incorectă:Prea scăzut permite interfeței topite să se separe înainte de răcire; prea mare poate stoarce materialul din zona de sudură, reducând lățimea efectivă a legăturii
• Eliberare prematură a presiunii în timpul răcirii:Produce distorsiuni dimensionale și rezistență redusă a lipirii la marginile zonei de sudură
• Uzura matriței:Suprafețele matriței uzate sau deteriorate produc o distribuție inconsecventă a presiunii, ceea ce duce la o calitate variabilă a sudurii pe suprafața matriței

7. Sudarea RF în producția de soft Cooler

Răcitoarele moi prezintă o aplicație deosebit de solicitantă pentru ingineria cusăturilor, deoarece combină cerințele hidrostatice (căptușeala trebuie să rețină apa fără scurgeri) cu cerințele termice (sistemul de izolație nu trebuie să fie compromis de infiltrarea umezelii) și cerințele de igienă (suprafețele interioare trebuie să fie curățabile și rezistente la mucegai).

Într-un răcitor moale cusut, cusătura dintre căptușeala interioară și stratul de spumă izolatoare este o cale de umiditate. Apa cu gheață topită trece prin orificiile acelor și se acumulează între căptușeală și spumă, unde nu se poate scurge sau se usucă. De-a lungul săptămânilor de utilizare regulată, acest lucru produce mirosul persistent și creșterea mucegaiului pe care ofițerii de achiziții le identifică în mod constant ca fiind cea mai importantă plângere cu privire la calitatea produselor vechi ale furnizorilor.

Sudarea RF elimină structural această cale. Căptușeala interioară a unui răcitor moale sudat RF este un singur bazin etanș la apă - fără goluri pentru cusături, fără găuri pentru ace, fără margini de bandă. Apa cu gheață topită rămâne în căptușeală și poate fi turnată sau ștersă. Stratul de izolație rămâne uscat pe toată durata de viață a produsului.

Beneficii suplimentare de performanță ale construcției răcitoarelor moi sudate RF:

• Camera interioară etanșă reduce schimbul de căldură convectiv, îmbunătățind direct durata de retenție a gheții
• Suprafețele interioare netede, neporoase din TPU îndeplinesc standardele de contact de calitate alimentară și rezistă creșterii microbiene
• Peticele de armare sudate HF permit atașarea inelului D și a mânerului fără a perfora membrana impermeabilă primară
• Sistemele de închidere cu fermoar etanș la apă pot fi integrate pentru a completa corpul sudat, menținând performanța ermetică la punctul de acces

8. Testare de laborator și control al calității pentru produsele sudate RF

Construcția sudată RF este la fel de fiabilă ca și procesul QC care o validează. Inspecția vizuală este necesară, dar nu suficientă - o cusătură poate apărea complet topită pe suprafață, în timp ce conține goluri interne care se vor eșua sub presiune. QC de calitate profesională pentru produsele sudate RF rezistente la apă implică mai multe protocoale de testare distincte.

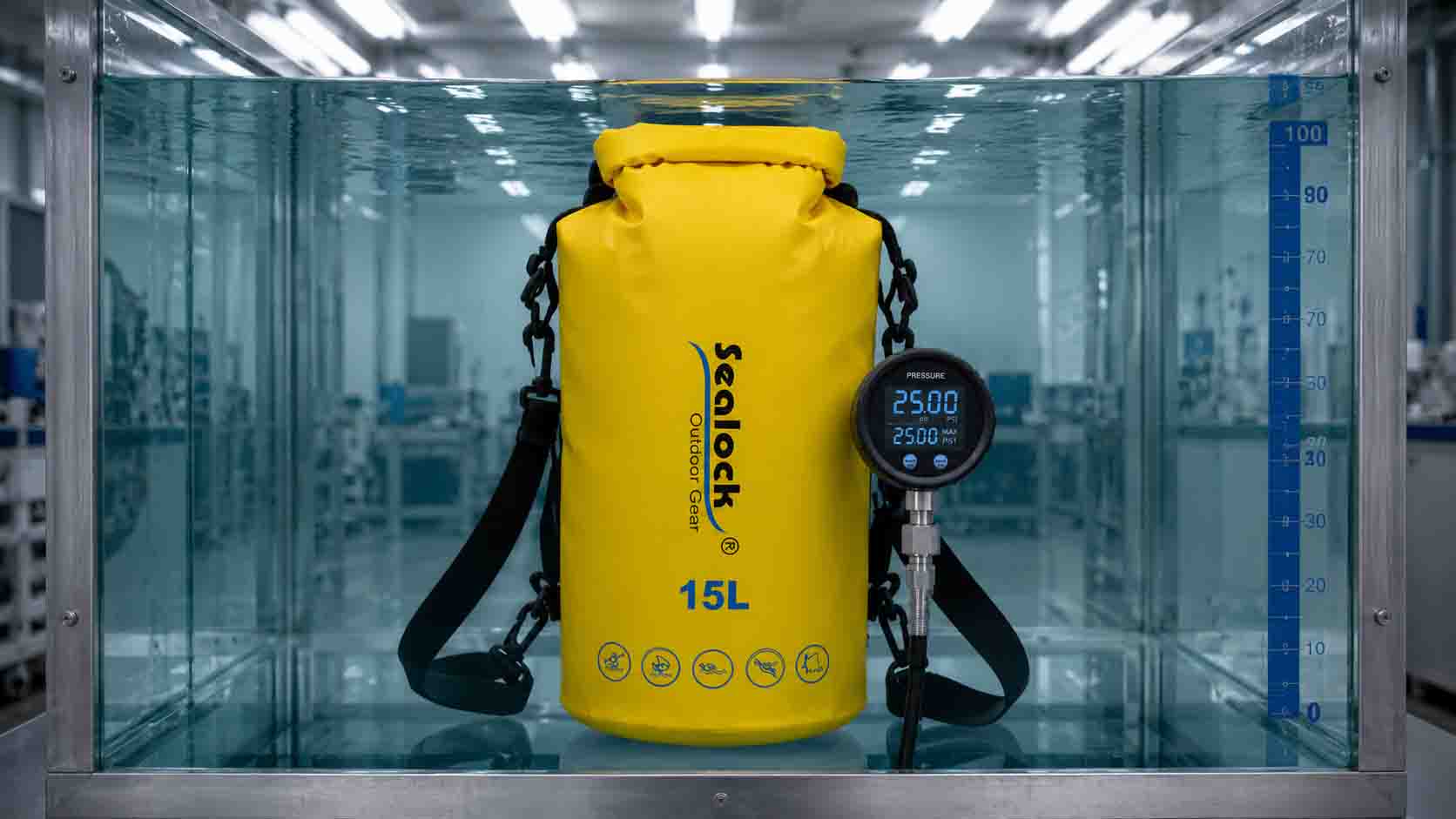

Test de presiune a aerului (hidrostatic).

Cel mai direct test de integritate a cusăturii pentru produsele sub presiune. Punga sau răcitorul completat este umflat la o presiune internă specificată - 1,0 bar este standardul pentru aplicații maritime și submersibile extreme - și menținut la acea presiune pentru o perioadă definită. Punga este scufundată sau observată cu apă cu săpun pentru a detecta emisiile de micro-bule în orice cusătură sau punct de închidere. Fără emisii este condiția de trecere. Acest test confirmă atât performanța hidrostatică, cât și rezistența la explozie simultan.

Test de imersie în apă

Produsul este scufundat la o adâncime specificată pentru o durată definită, apoi este inspectat intern pentru pătrunderea umezelii. Acest test identifică punctele de micro-scurgere care ar putea să nu producă bule detectabile la testarea presiunii statice a aerului, dar va permite infiltrarea apei în condiții reale de scufundare.

Test de spargere a cusăturilor

Un test distructiv care măsoară presiunea la care o zonă de sudură eșuează. Presiunea de spargere este comparată cu minimul specificat de produs; rezultatele de sub specificație indică o problemă cu parametrii de proces care trebuie diagnosticată și corectată înainte ca producția să continue. Testarea în explozie este de obicei aplicată seturi de eșantioane din fiecare serie de producție, mai degrabă decât unităților individuale.

Test Flex la rece

Zonele de sudură care funcționează bine la temperatura ambiantă pot deveni puncte fragile la temperaturi scăzute, mai ales dacă formularea materialului sau parametrii de răcire nu au fost optimizați pentru utilizare pe vreme rece. Subiecții de testare la flexie la rece sudează probele la flexii repetate la temperaturi de până la -20°C sau -30°C, verificând dacă cusătura își menține integritatea în condițiile termice și mecanice ale utilizării pe câmp pe vreme rece.

Test de meteorizare accelerată

Radiația UV, umiditatea ridicată și ciclul de expunere salină sunt utilizate pentru a simula utilizarea marină pe mai mulți ani în timpul de laborator comprimat. Acest test este aplicat mai degrabă probelor zonei de sudură decât produselor complete și evaluează aderența acoperirii TPU, durabilitatea legăturii prin sudură și stabilitatea dimensională în condiții de stres de mediu pe termen lung.

9. Aplicații comune pentru produse sudate RF

Echipament de exterior impermeabil

• Saci uscati submersibili (închidere cu fermoar și rulant)
• Rucsacuri impermeabile și genți duffel
• Pachete de talie pentru caiac și rafting
• Sacoșe pentru motociclete și sacoșe impermeabile

Răcitoare moi și suporturi izolate

• Rucsacuri moi, rezistente la scurgeri
• Genți frigorifice pentru pește marin
• Racitoare pentru transport probe medicale si vaccinuri
• Saci comerciali de livrare cu lanț de frig

Produse industriale și tactice

• Adăposturi și structuri gonflabile în aer liber
• Huse și carcase impermeabile pentru echipamente
• Genți uscate tactice cu specificații militare
• Ambalaj și izolare medicală impermeabilă
