Numărul care decide dacă o sudură este de fapt o sudură

Al patrulea dintr-o serie de la laboratorul Sealock: testerul de tracțiune și exfoliere - și un raport real, cu numere reale, dintr-o dimineață de marți în iunie

DONGGUAN, China — [Ziua lunii], 2026— Tot ce construiește această companie se bazează pe o singură afirmație: că două bucăți de țesătură acoperită, topite împreună prin sudare de înaltă frecvență, se vor comporta ca o singură bucată de material pe toată durata de viață a produsului. Fiecare sac uscat, fiecare răcitor, fiecare geamandură gonflabilă este acea afirmație repetată de câteva sute de ori în jurul unei cusături.

Este o afirmație pe care nu o puteți verifica prin căutare. O sudură perfectă și o sudură marginală arată identice din exterior - diferența apare doar câteva luni mai târziu, când cea marginală începe să se desprindă în mâinile clientului. Acesta este motivul pentru care mașina din acest articol există și de ce, dintre toate cele din laboratorul nostru, este cea care măsoară cel mai direct dacă procesul nostru de bază funcționează.

Desparte sudurile și vă spune exact cât de greu a trebuit să încercați.

Ce măsoară de fapt rezistența la coajă

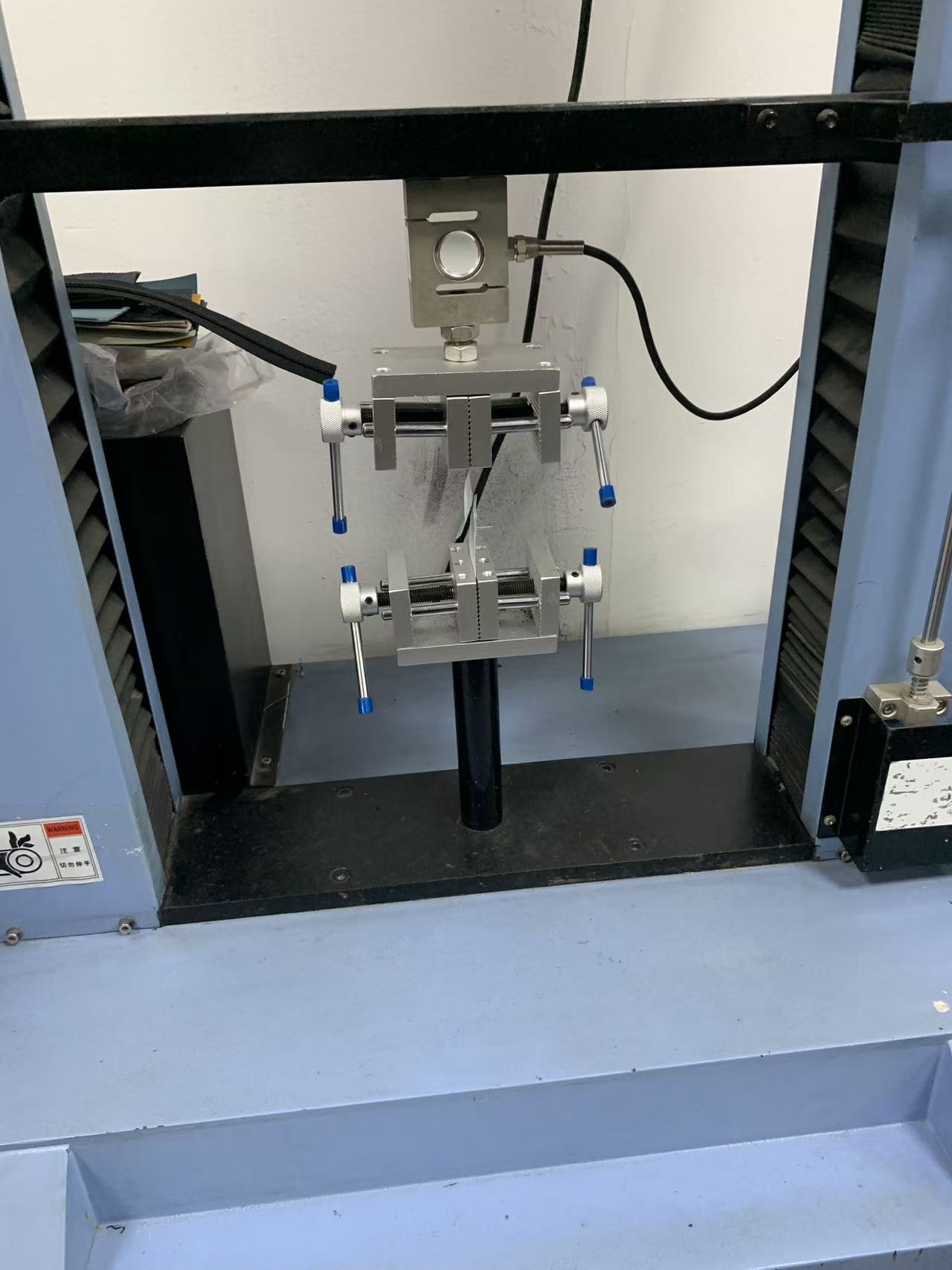

Luați un specimen sudat sau laminat, prindeți cele două straturi în fălci opuse și îndepărtați-le cu o viteză controlată. Celula de sarcină înregistrează forța necesară, în mod continuu, pe toată lungimea separării. Acea forță - în kilograme-forță sau în newtoni pe milimetru de lățime - este rezistența la exfoliere și este cel mai sincer număr disponibil despre calitatea unei legături.

Pentru noi contează în două locuri distincte. Prima este sudarea în sine: cât de puternic a fuzionat două panouri sudura de înaltă frecvență. O sudură care a fost ușor rece arată bine și se decojește devreme; acest test este ceea ce prinde asta înainte de a deveni un lot de producție. A doua este construcția proprie a materialului: țesăturile acoperite și laminate sunt ele însele ansambluri lipite - o acoperire sau o peliculă lipită de o cârpă de bază - și dacă acea laminare se delaminează, țesătura eșuează din interior, indiferent de cât de bine am sudat-o. Ambele sunt testate aici și ambele trebuie să treacă.

Aceeași mașină se ocupă și de testele de tracțiune și rupere, motiv pentru care dispozitivele sale se schimbă în funcție de ceea ce este prins în ele. Dar coaja este testul care vorbește cel mai direct despre ceea ce face această fabrică pentru a trăi.

Un adevărat reportaj, de la 10:09 într-o dimineață de marți

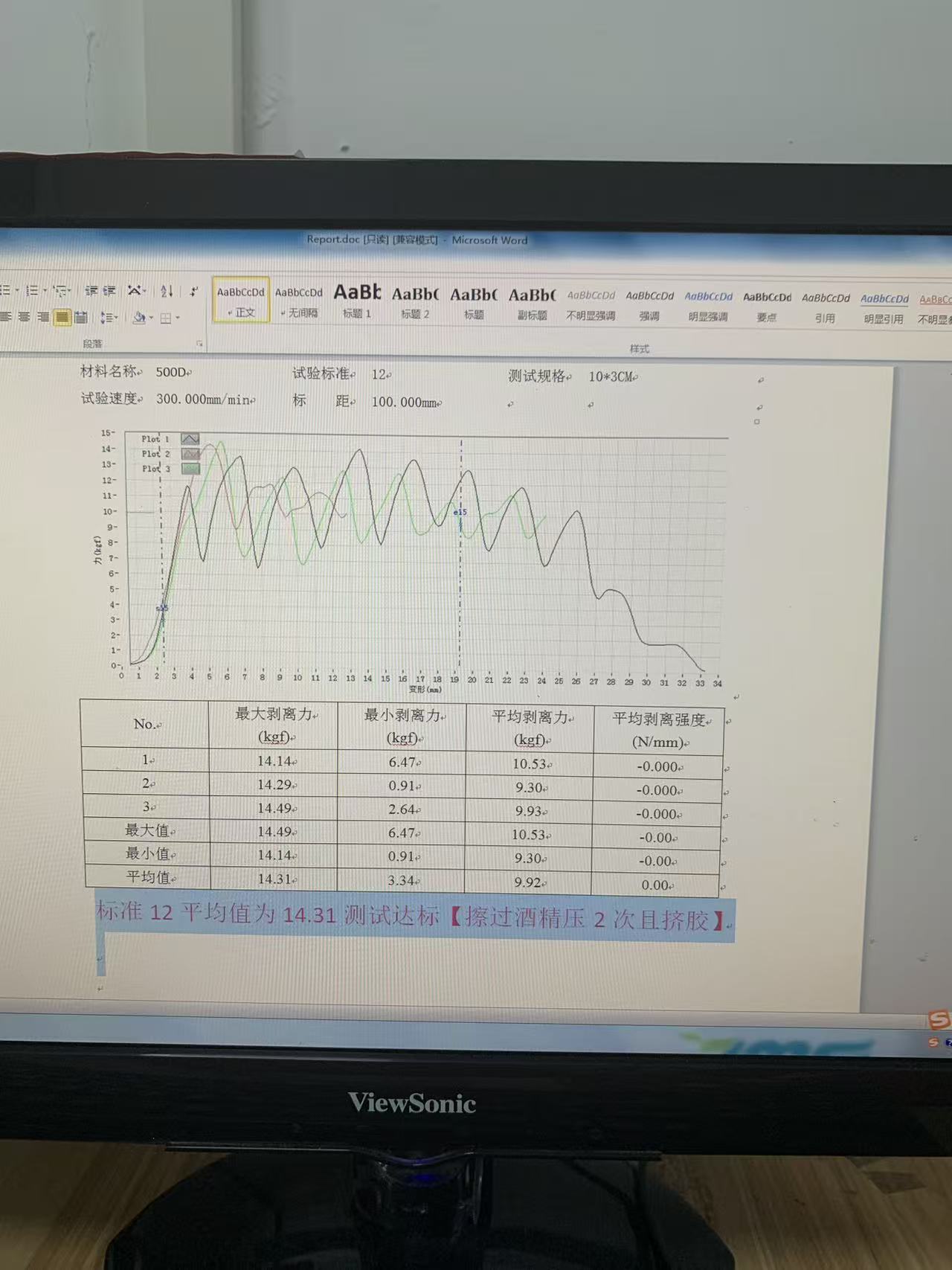

În loc să descriu acest lucru în mod abstract, iată o rulare reală din laboratorul nostru, datată 10 iunie 2026 la 10:09, pe un material 500D pentru un program pentru clienți.

Parametrii de testare: dimensiunea probei 10 × 3 cm, lungimea ecartamentului 100 mm, viteza de testare 300 mm/min. Au fost prelevate trei specimene - nu unul, deoarece un singur rezultat de exfoliere este aproape lipsit de sens.

Rezultatele, în kilograme-forță:

• Exemplar 1:max 14,14, min 6,47, medie 10,53
• Exemplarul 2:max 14,29, min 0,91, medie 9,30
• Exemplarul 3:max 14,49, min 2,64, medie 9,93
• Dintre cele trei:cel mai mare max 14,49, media maximelor 14,31, media mediilor 9,92

Și apoi linia care contează, scrisă în partea de jos a raportului de către operator:față de valoarea standard 12, media este 14,31 — trecerea testului.

Acel „standard 12” nu este inventat pe loc. Ea provine din standardul de acceptare intern, controlat de revizuire, pe care l-am menționat la sfârșitul ultimului articol din această serie: un tabel care listează valoarea minimă acceptabilă de exfoliere pentru fiecare material pe care îl folosim în mod obișnuit — 1680D TPU, 840D TPU față-verso, 600D TPU cu o singură față și cu două fețe, PVC și laminate acoperite, fiecare cu propriul număr. Testul produce un rezultat; standardul decide dacă acel rezultat este bun. A avea ambele, scrise înainte de test, mai degrabă decât după, este esențialul.

De ce curba este zimțată și de ce aceasta este partea interesantă

Uită-te la curbele de forță din acel raport și nu vei vedea o linie netedă. Veți vedea un dinte de ferăstrău - forța urcând la aproximativ 14, scăzând înapoi la 7, urcând din nou, iar și iar pe lungimea specimenului, înainte de a se opri în cele din urmă la sfârșit.

Această formă nu este zgomot și nu este o defecțiune a mașinii. Așa arată de fapt peelingul. O legătură nu se eliberează uniform; se eliberează într-o serie de mici eșecuri progresive, fiecare necesitând forță pentru a iniția și apoi ameliorându-se pentru scurt timp pe măsură ce se propagă. Vârfurile sunt acolo unde legătura a rezistat; jgheaburi sunt acolo unde o secțiune eliberează.

Tocmai de aceea raportul înregistrează maxim, minim și medie pentru fiecare exemplar. Maximul vă spune cel mai bun caz al obligațiunii. Media vă spune comportamentul său tipic pe toată coaja. Iar minimul - notați specimenul 2, unde forța a scăzut la 0,91 kgf - vă spune cel mai rău loc din acel specimen, care este numărul de care ar trebui să-i pese cel mai mult unui pesimist, deoarece o legătură eșuează acolo unde este cea mai slabă, nu acolo unde este cea mai puternică.

Trei exemplare, trei seturi de acele figuri și un standard cu care să le compare. Acesta este un rezultat. Un număr dintr-un exemplar este o anecdotă.

Paranteza de la sfârșitul raportului

Există un detaliu în acel raport care merită scos, pentru că spune ceva despre modul în care gândește acest laborator. După decizia de trecere, operatorul a înregistrat în paranteze pregătirea eșantionului: șters cu alcool, presat de două ori, cu adeziv.

Cu alte cuvinte, rezultatul nu este înregistrat doar ca o proprietate a materialului. Este înregistrată ca proprietate aacest material, lipit în acest fel. Rezistența la exfoliere este întotdeauna o funcție a procesului - curățenia suprafeței, presiunea, rezistența, cât de mult adeziv a fost aplicat - și un număr care nu spune ce proces a produs nu poate fi reprodus sau argumentat. Scrierea preparatului lângă rezultat este ceea ce transformă o măsurătoare în dovezi.

Condițiile lipsite de farmec care fac numărul valabil

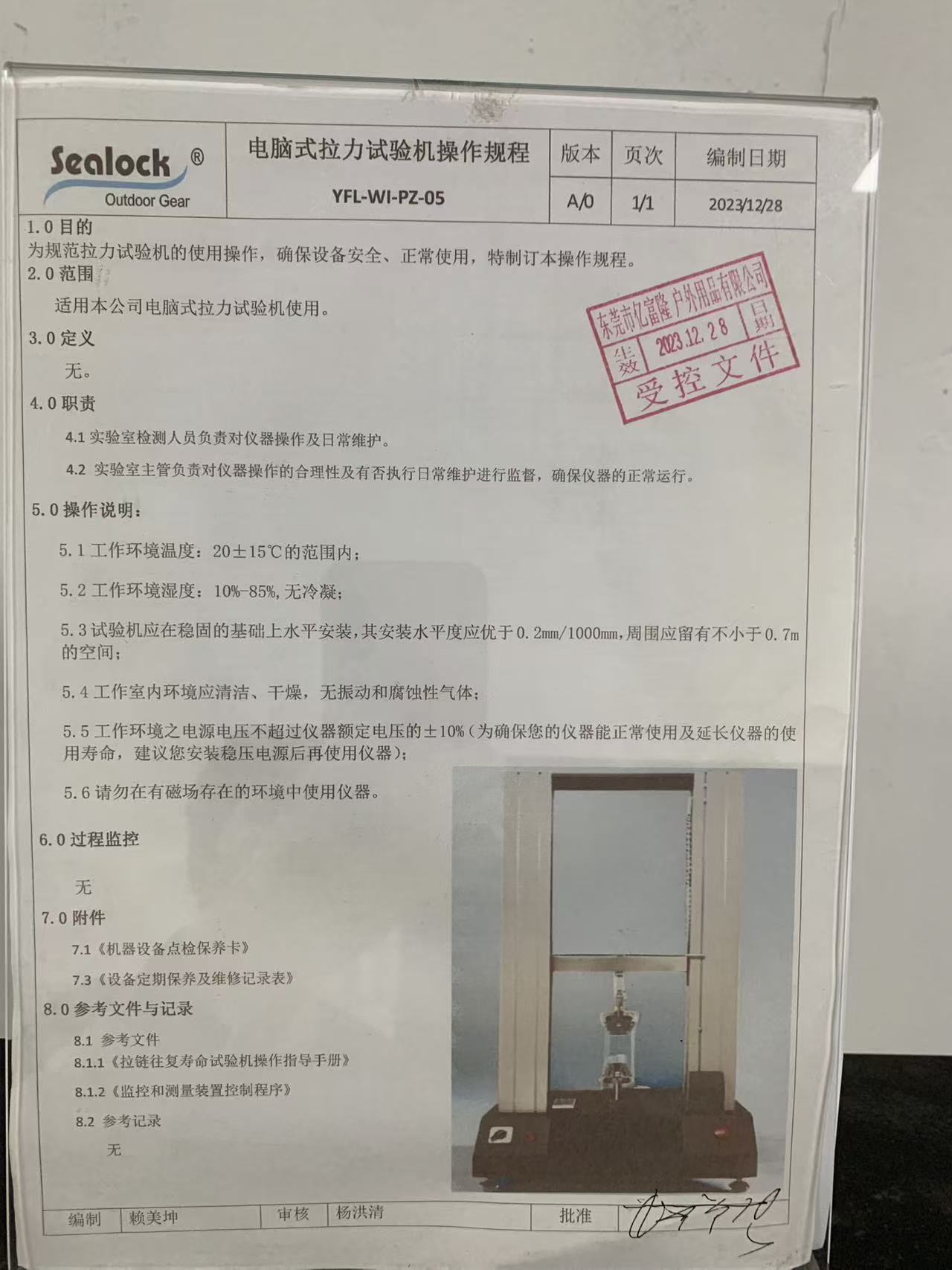

Acest instrument rulează la procedura controlată YFL-WI-PZ-05, revizuirea A/0 și, spre deosebire de celelalte proceduri din această serie, cea mai mare parte nu este deloc despre butoane. Este vorba despre camera:

• Temperatura mediului ambiant 20 ± 15 °C, umiditate 10–85 % fără condens. Polimerii sunt sensibili la temperatură; aceeași sudură testată la rece și testată la cald nu va da același număr.
• Instalat la nivel pe o fundație stabilă, cu o nivelare mai bună de 0,2 mm la 1.000 mm și cel puțin 0,7 m de spațiu liber în jurul mașinii.
• O cameră curată, uscată, fără vibrații și gaze corozive.
• Tensiune de alimentare cu ±10 % din valoarea nominală, cu un stabilizator de tensiune recomandat.
• A nu se utiliza în apropierea câmpurilor magnetice.

Nimic din toate acestea nu este plin de farmec și toate sunt suportabile. Un cadru de tracțiune care nu este nivelat introduce încărcare în afara axei. O celulă de sarcină a alimentat deriva instabile de putere. Vibrația adaugă zgomot unui semnal pe care îl citiți cu două zecimale. Motivul pentru care aceste clauze sunt într-un document controlat mai degrabă decât în ​​capul cuiva este că sunt invizibile: nimic despre o lectură proastă nu arată rău.

Înregistrat, calibrat și urmăribil

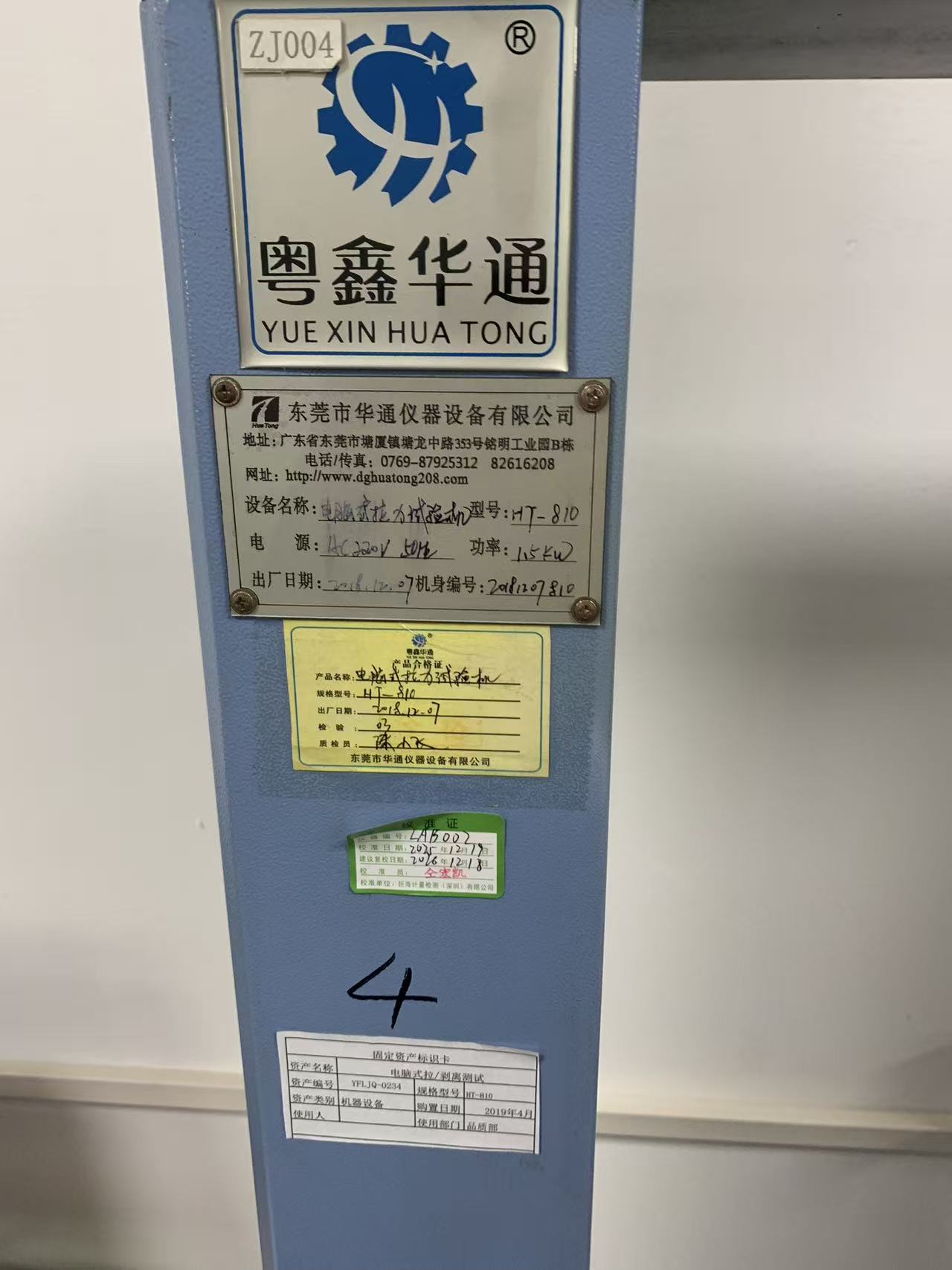

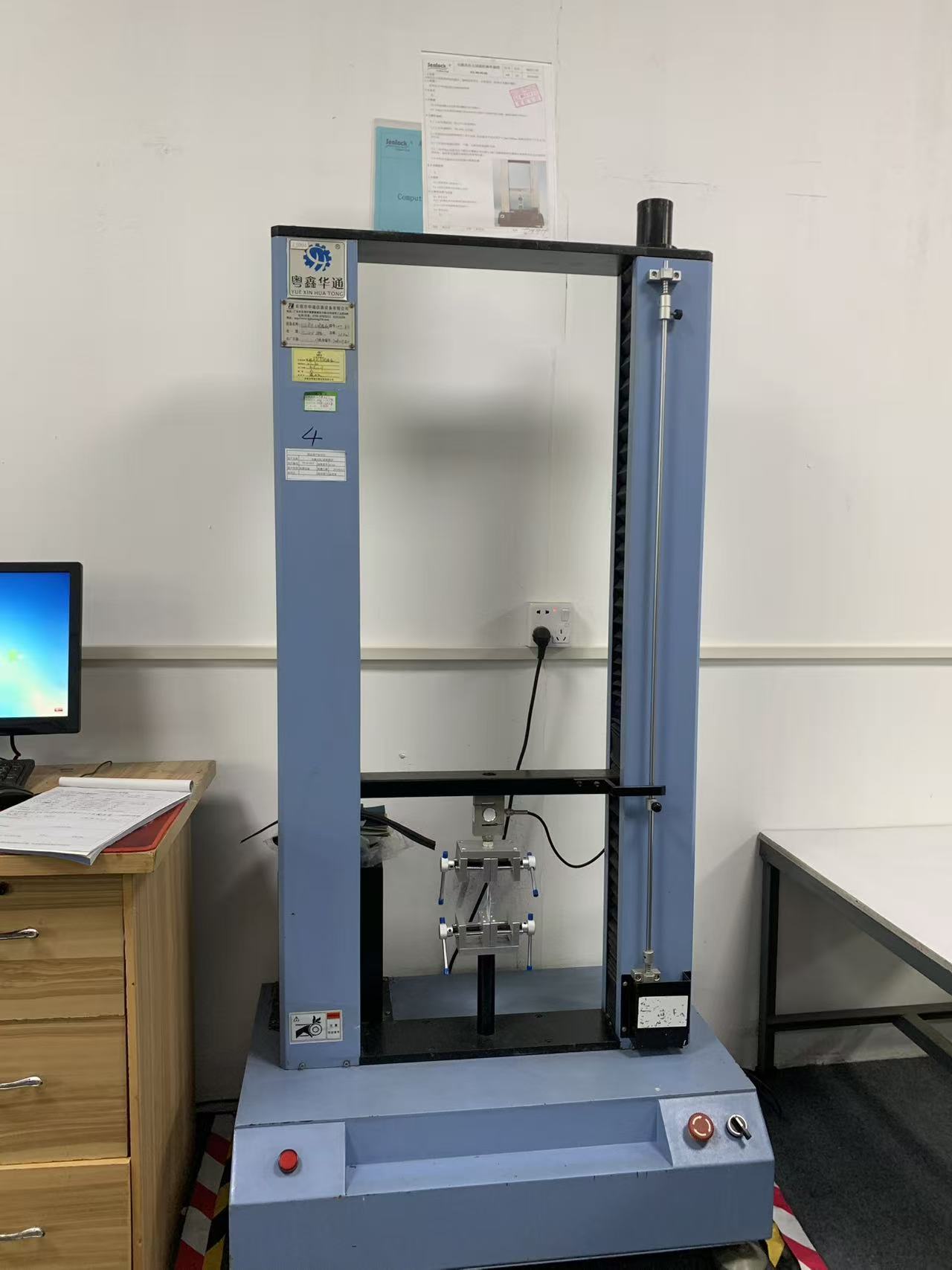

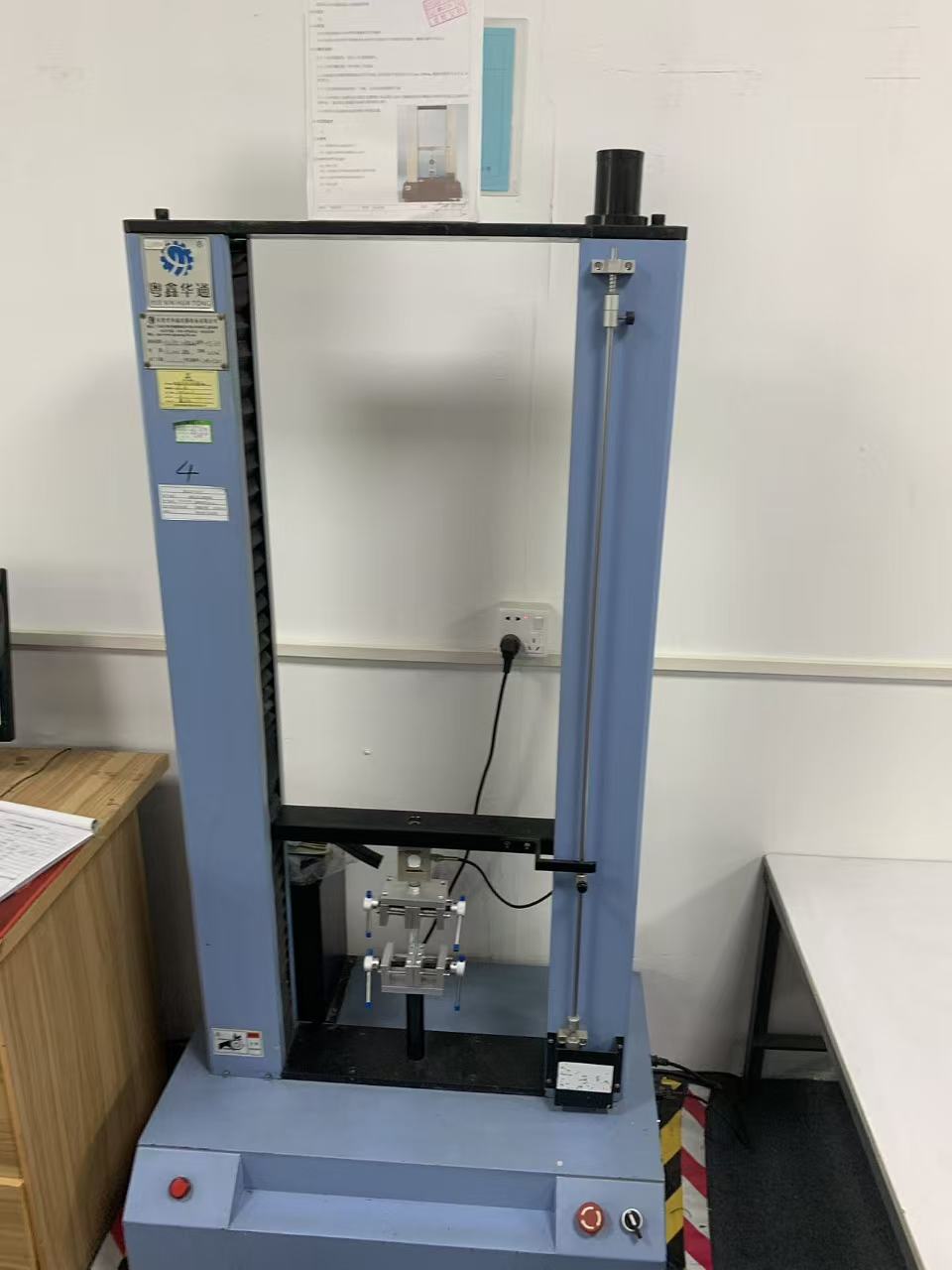

Coloana acestei mașini își poartă întreaga istorie în etichete. Plăcuța de identificare a producătorului: model HT-810, AC 220 V / 50 Hz, 1,5 kW, construit în 7 decembrie 2018 cu numărul său de serie. Un certificat de inspecție al producătorului lângă el. Un card de activ care îl înregistrează ca activ al companiei YFLJQ-0234, achiziționat în aprilie 2019 și atribuit departamentului de calitate. Un ID de mașină — ZJ004 — și un număr de instrument de laborator, LAB-002. Și o etichetă de calibrare: calibrat 19 decembrie 2025, recalibrare scadent 18 decembrie 2026.

Pentru un rezultat de exfoliere, acest lucru contează mai mult decât pentru aproape orice alt test din laborator, deoarece rezistența la exfoliere este un număr pe care clientul va acționa. Se intră în deciziile de aprobare a materialelor, în negocierile cu furnizorii, în cazul în care un lot de producție este expediat. „14,31 kgf” poartă greutate numai dacă celula de sarcină care a produs-o a fost verificată în raport cu o referință de către cineva din afara acestei clădiri, pe un grafic, cu certificat. Altfel, este un număr pe care aparatul a simțit că ar fi arătat în ziua aceea.

Ce facem de fapt cu el

Zi de zi, această mașină răspunde întrebărilor care altfel ar fi rezolvate prin argumente:

• Aprobarea materialului.O moară oferă o țesătură acoperită nouă sau un echivalent mai ieftin. Laminarea sa respectă standardul nostru pentru acea construcție sau se delaminează sub linie?
• Validarea procesului.După o modificare a parametrilor de sudare, a sculei sau a metodei de lipire, îmbinarea se dezlipește în continuare peste valoarea de acceptare? Acesta este modul în care o schimbare de proces este aprobată, mai degrabă decât sperată.
• Sosire cecuri de lot.Sosește un transport cu un material familiar. Se potrivește cu standardul aprobat sau s-a schimbat ceva liniștit în amonte?
• Specificatiile clientului.Când o marcă își aduce propria cerință de exfoliere, testăm numărul lor și raportăm față de acesta.
• Ancheta eșecului.Când ceva nu merge bine, aici afli dacă legătura a fost slabă sau dacă designul a cerut prea mult.

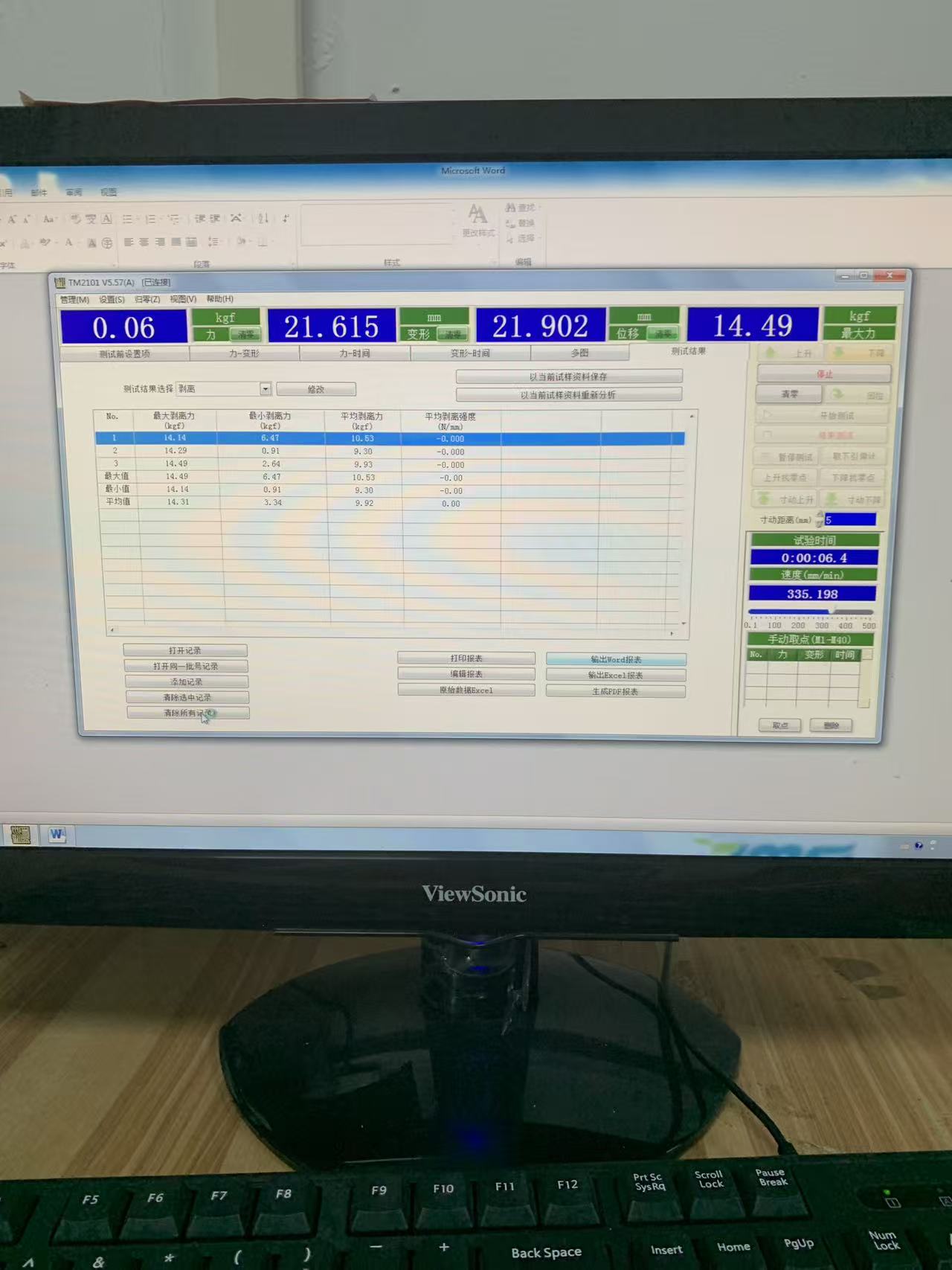

Rapoartele se exportă în Word, Excel sau PDF direct din software - ceea ce înseamnă că atunci când un client solicită datele din spatele unei reclamații, răspunsul este un fișier, nu o asigurare.

Următorul din această serie: caseta standard de potrivire a culorilor sursei de lumină și întrebarea surprinzător de dificilă dacă două lucruri au aceeași culoare.
