Patruzeci și opt de ore în ceață sărată: cum testăm hardware-ul pe echipamentele marine rezistente la apă

O geantă uscată care a fost pe o barcă de două sezoane rareori dă greș pentru că țesătura a cedat. Eșuează deoarece un inel în D a înflorit alb și s-a prins, un glisor nu va mai rula curat de-a lungul unui fermoar rezistent la apă, un cârlig a lăsat o dungă de rugină pe un panou palid sau un nit s-a umflat și a despicat materialul din jurul lui. Sarea nu atacă părțile unei pungi despre care producătorii le place să vorbească. Atacă componentele metalice mici care sunt specificate târziu în dezvoltare, cumpărate la preț și niciodată testate - și face acest lucru într-un mod care transformă o defecțiune funcțională într-o defecțiune a aspectului și apoi într-o defecțiune a etanșării, de obicei în această ordine.

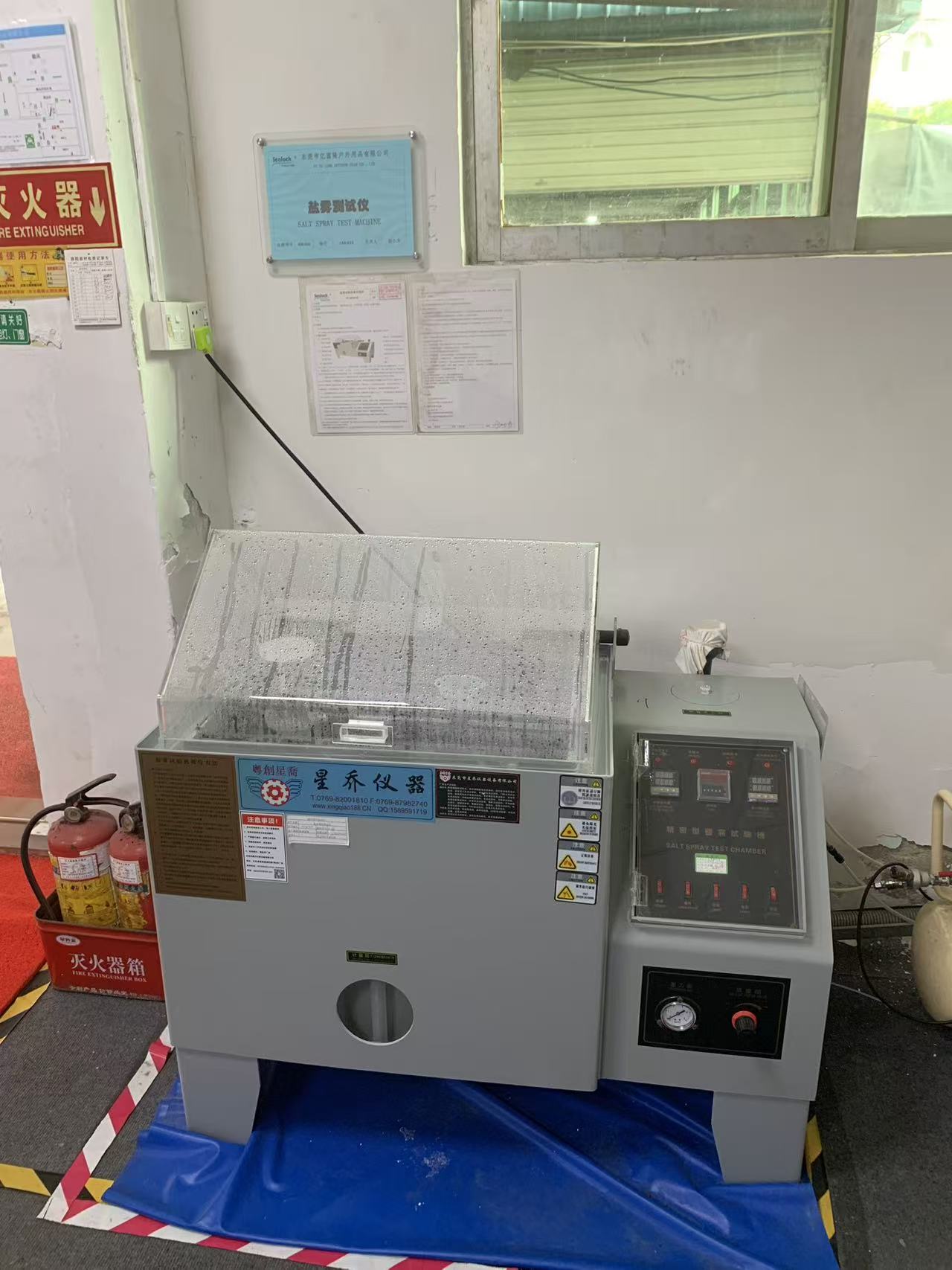

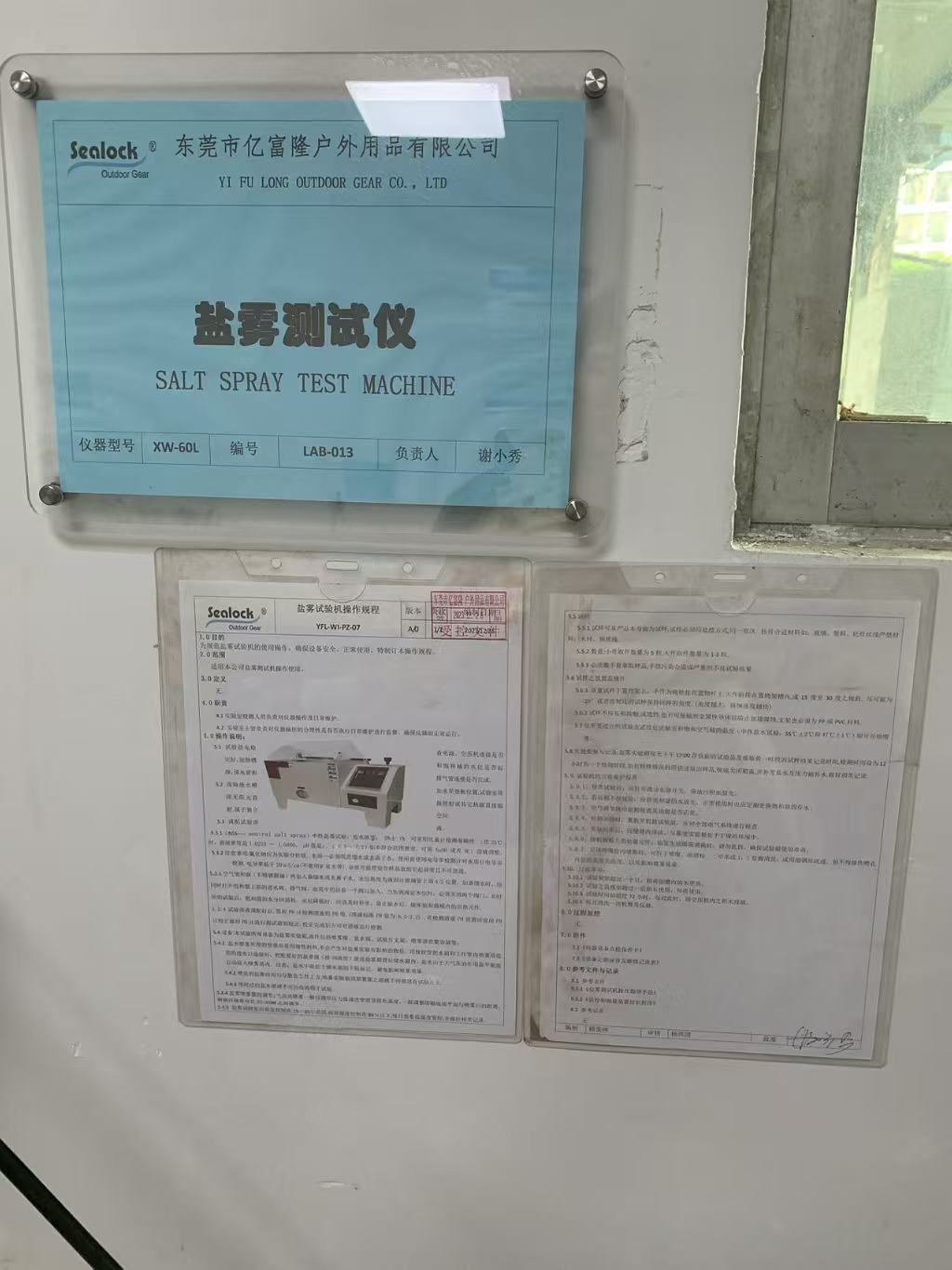

Instrumentul care găsește acest lucru înaintea clientului este o cameră de pulverizare cu sare: model XW-60L, număr de instrument LAB-013, operat sub procedură controlată YFL-WI-PZ-07, revizuire A/0, datată 28 decembrie 2023, calibrată extern la 19 decembrie 2025 cu recalibrare din 18 decembrie 2026, testul este cel puțin un instrument ambiguu. laboratorul nostru. Fie acoperirea a ținut timp de numărul specificat de ore, fie nu.

Ce este de fapt un test de pulverizare cu sare

Sprayul de sare neutră, scris de obicei NSS, este cel mai larg aplicat test de coroziune accelerată în producție. Expune materialele și acoperirile la o ceață de sare atomizată continuu la o temperatură controlată a camerei de 35°C, folosind o soluție de clorură de sodiu 5% cu pH-ul menținut între 6,5 și 7,2. Cele două documente de reglementare sunt ASTM B117 și ISO 9227, cu GB/T 10125 ca standard chinez echivalent. Ceața este generată în mod continuu, se depune pe specimene și curge. Nu există ciclu umed-uscat, nicio schimbare de temperatură și nicio componentă ultravioletă. Este o condiție unică, necruțătoare.

Acea simplitate este atât puterea, cât și limitarea metodei. NSS nu este o simulare a mării. Nimic din natură nu ține o componentă la 35°C în ceață sărată saturată fără un singur interval uscat, iar corelația dintre orele camerei și anii de funcționare reală este suficient de slabă încât niciun laborator serios nu va publica un factor de conversie. Ceea ce face excelent NSS este discriminarea. Două catarame placate cu zinc care arată identice, costă la câțiva cenți una de cealaltă și provin de la furnizori diferiți se vor separa curat într-o cameră de pulverizare cu sare: una prezintă rugină albă la 24 de ore, cealaltă este curată la 72 de ore. Această comparație este repetabilă, este defensabilă și este baza pe care o componentă este aprobată sau respinsă.

Condițiile pe care le ținem

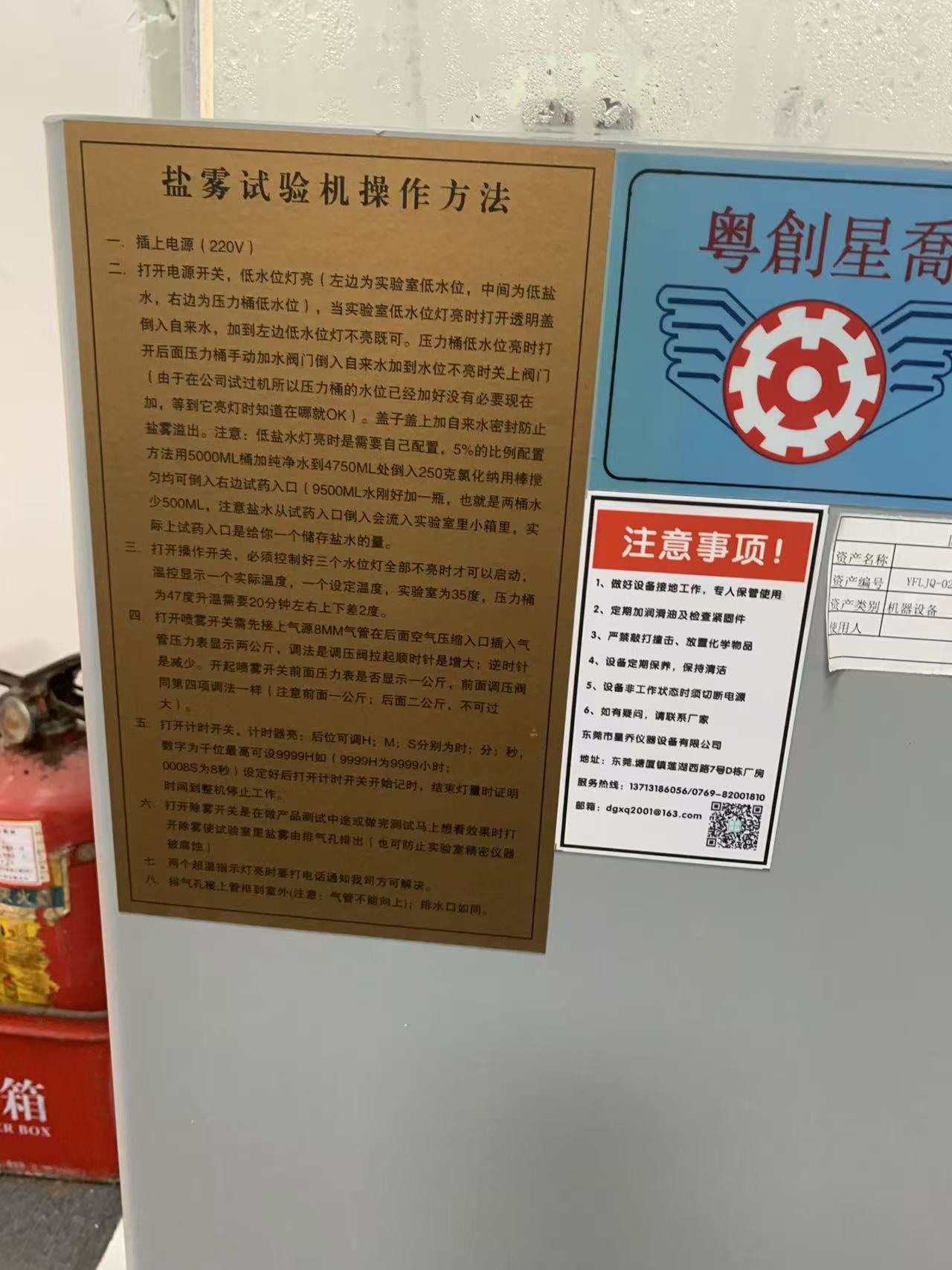

Parametrii de funcționare sunt afișați pe mașină în sine, într-o plăcuță care are mai multe detalii practice decât majoritatea manualelor echipamentelor.

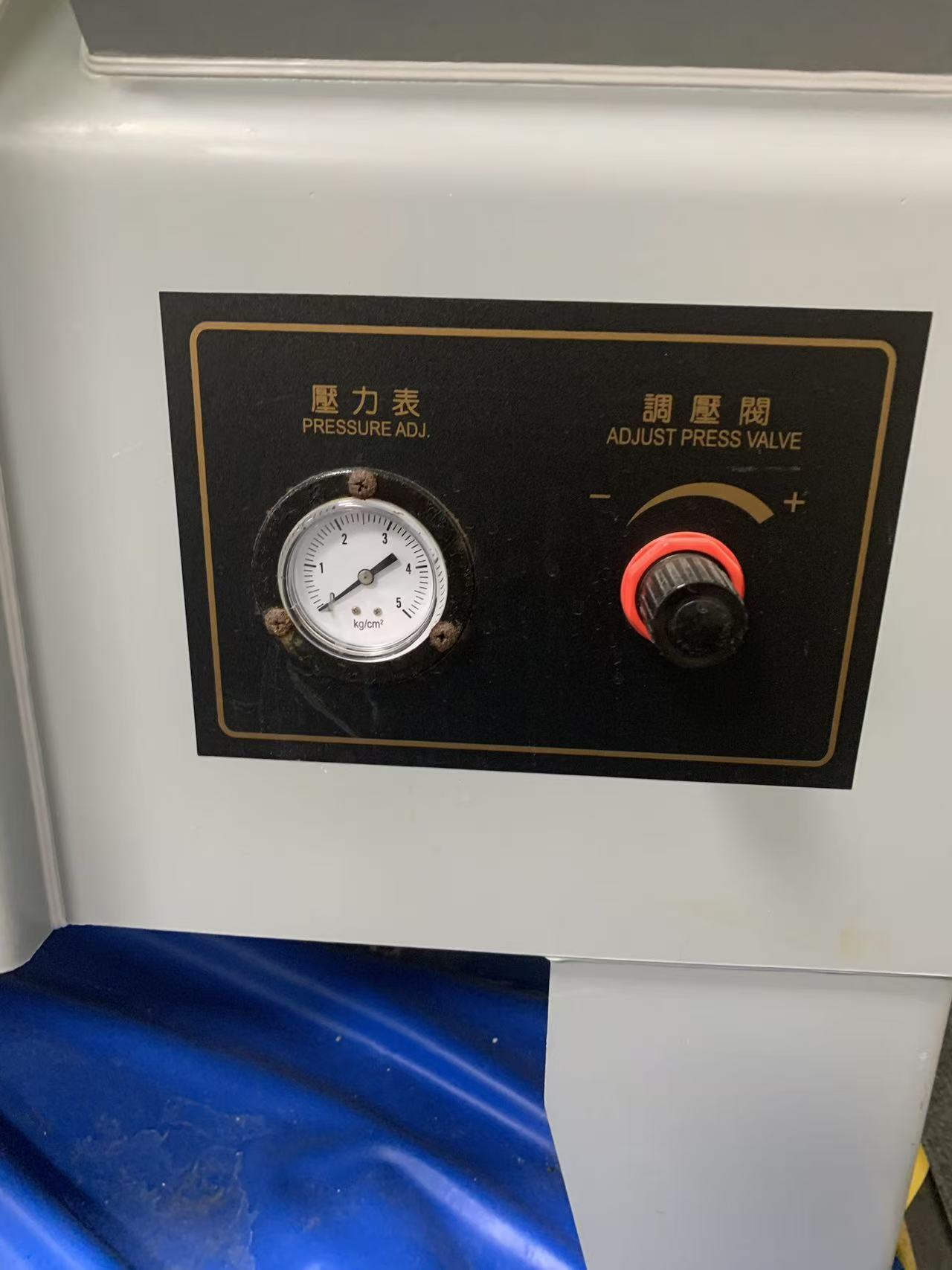

Saramura este amestecată de către operator, nu este cumpărată gata preparată: 250 de grame de clorură de sodiu dizolvată în apă purificată până la 4.750 mililitri într-un vas de 5 litri, amestecată până la o soluție uniformă de 5% și turnată prin orificiul de intrare pentru reactiv. Camera funcționează la 35°C. Tamburul de presiune cu aer saturat funcționează mai fierbinte, la 47°C, și durează aproximativ douăzeci de minute pentru a ajunge la temperatură; cele două controlere de pe panou arată valorile setate și reale în mod independent, iar o diferență de două grade între ele este toleranța de lucru. Aerul comprimat intră printr-o linie de 8 mm în spate, reglată la aproximativ 2 kg/cm² la ecartamentul din spate și la aproximativ 1 kg/cm² în față - iar placa avertizează în mod explicit împotriva creșterii, deoarece suprapresurizarea atomizatorului distruge calitatea ceții fără niciun simptom evident la panou.

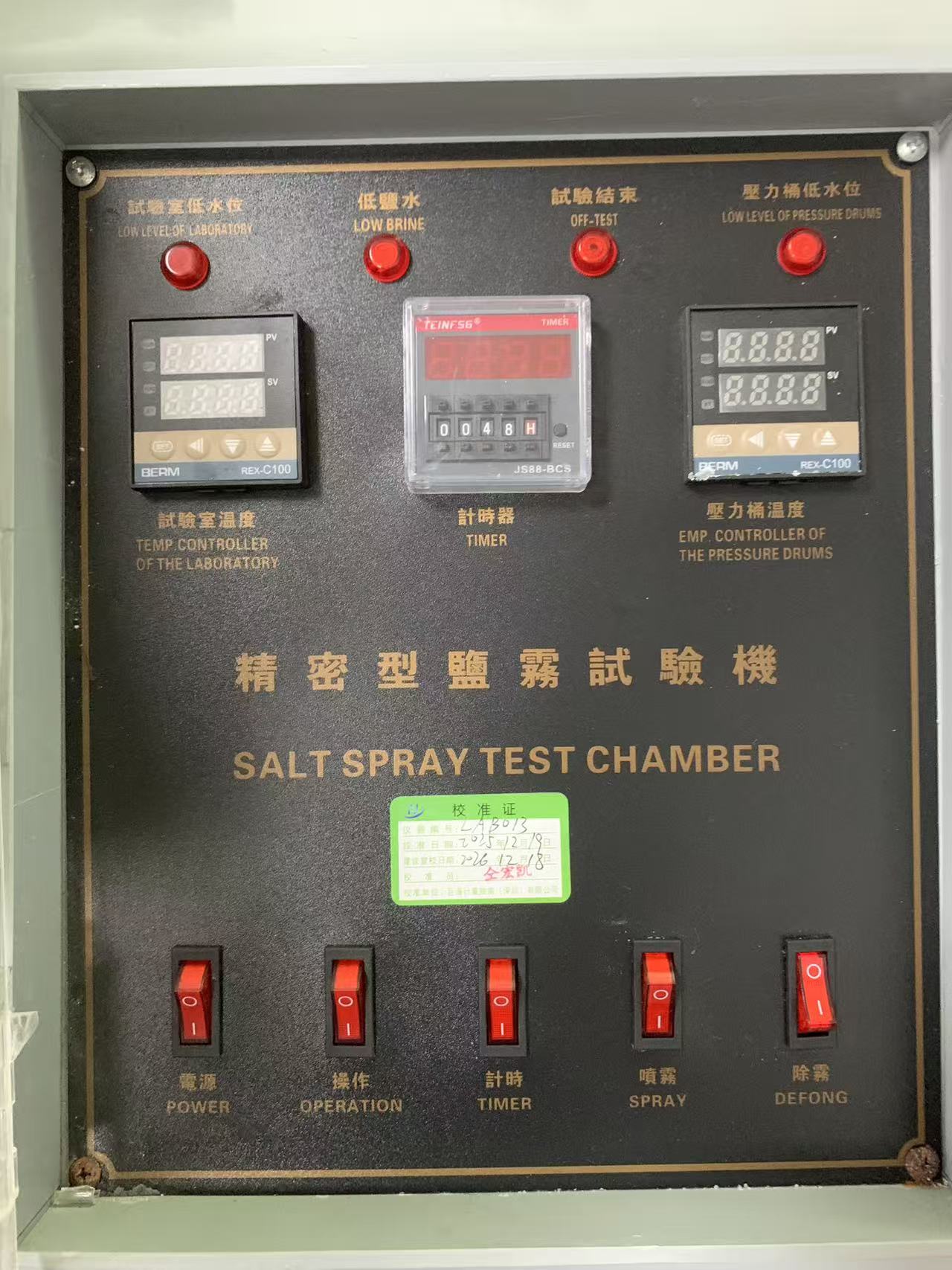

Trei lămpi de nivel scăzut protejează apa din cameră, saramura și tamburul de presiune, iar procedura este clară: mașina nu poate fi pornită până când toate trei sunt întunecate. Uscarea unui atomizator sau funcționarea camerei de umidificare fără apă, deteriorează mașina și invalidează în tăcere orice test este în curs. Cronometrul acceptă până la 9.999 de ore și oprește mașina la punctul de referință, ceea ce face posibilă o funcționare nesupravegheată de 48 sau 96 de ore.

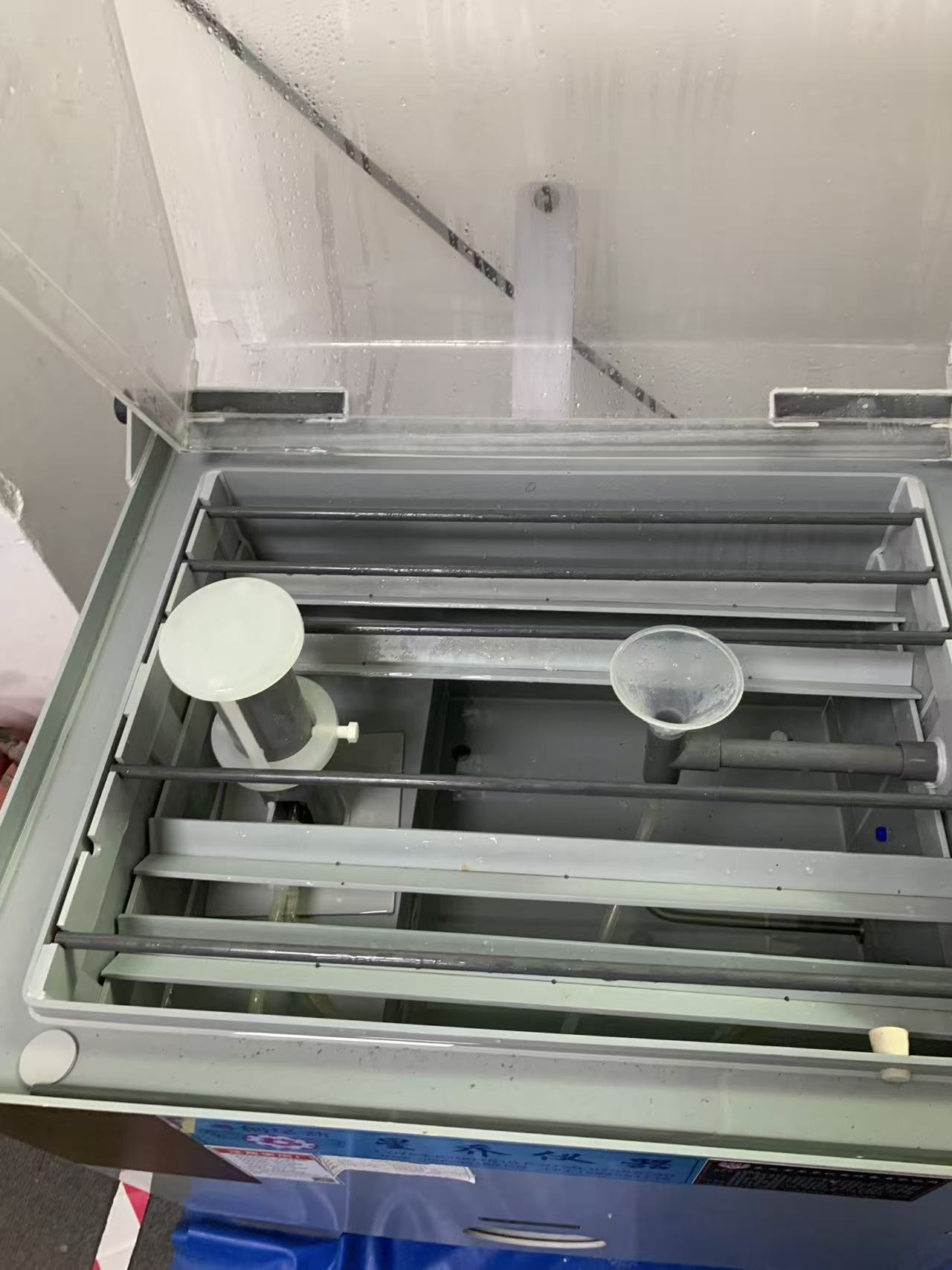

Calitatea ceață în sine este mai degrabă verificată decât presupusă. O pâlnie de colectare și un cilindru gradat stau în interiorul camerei în timpul rulărilor, iar volumul decantat este măsurat în raport cu cerințele standard de aproximativ 1 până la 2 mililitri pe 80 de centimetri pătrați pe oră, în medie pe o perioadă extinsă de colectare. O cameră care este la temperatură, la presiune și la concentrare, dar care furnizează o rată greșită de cadere, produce numere care nu înseamnă nimic, iar pâlnia este singurul lucru care o prinde.

Cum intră specimenele

Plasarea nu este un detaliu. Este cea mai mare parte a testului.

Specimenele sunt montate cu fața spre ceață și înclinate cu aproximativ 15 până la 30 de grade față de verticală, astfel încât condensul să curgă mai degrabă decât să se acumuleze. O componentă întinsă adună o băltoacă de saramură concentrată în fiecare depresiune, ceea ce produce un atac localizat care nu are nimic de-a face cu performanța reală a stratului de acoperire și totul de-a face cu modul în care a fost așezat. Suporturile și umerașele sunt nemetalice - sticlă, plastic sau PVC - deoarece un umeraș metalic în contact cu un eșantion placat formează un cuplu galvanic și corodează specimenul la punctul de contact cu mult înainte ca acoperirea să se fi eșuat de la sine.

Specimenele nu se ating unele de altele și sunt aranjate astfel încât scurgerile de la unul să nu se picure pe altul. Condensul încărcat cu sare care transportă cupru sau fier dizolvat dintr-o parte din amonte va ataca o parte din aval cu o viteză impresionantă, iar raportul rezultat este o ficțiune. Componentele mici intră cu câteva bucăți pe lot, astfel încât o singură piesă anormală nu decide rezultatul; adunările mari intră singure.

La sfârșitul unei curse, funcția de dezaburire este activată înainte ca capacul să fie deschis. Acest lucru aerisește camera prin evacuare, mai degrabă decât să elibereze ceață de sare în laborator, unde ar găsi toate celelalte instrumente din cameră. Merită să fiți clar de ce contează acest lucru: o cameră de pulverizare cu sare aerisită neglijent va coroda încet echipamentul de precizie din jurul ei, iar daunele apar luni mai târziu ca o calibrare în derivă pe mașinile pe care nimeni nu este conectat la lucrul cu pulverizare de sare.

Ce testăm și pentru cât timp

Tot ceea ce trece pe o pungă impermeabilă trece prin aici la inspecție: catarame și știfturile lor metalice, inele D și inele O, triglise, cârlige și carabiniere, nituri și ochiuri, închideri magnetice și mecanice, glisoare și trăgători cu fermoar și dinții metalici pe fermoar non-impermeabil. Hardware-ul este calificat de furnizor și de lot, nu o dată la dezvoltare și niciodată din nou.

Durata este stabilită de tratamentul de suprafață și de mediul dorit, iar convențiile din industrie sunt bine stabilite. Placarea obișnuită cu zinc albastru-alb este de obicei necesară pentru a nu prezenta rugină albă la 48 de ore și nicio rugină roșie la 72 de ore; zincul pasivizat cu culoarea este menținut la 72 de ore fără rugină albă și 96 de ore fără roșu; zinc negru la 96 și respectiv 120. Componentele inoxidabile de calitate marine sunt rulate mult mai mult, în sute de ore, iar evaluarea se face prin evaluarea protecției și a aspectului pe o scară de la 0 la 10, unde o specificație exigentă necesită o evaluare de 9 sau mai bună.

Pentru produsele generale pentru exterior rulăm 24 până la 48 de ore ca condiție de screening. Pentru programele destinate pescuitului, navigației și comerțului cu amănuntul maritim — categoria în care stau cei mai pretențioși cumpărători — calificarea durează mai mult, iar criteriile de acceptare se înăspesc, deoarece acele produse trăiesc în sare permanent, mai degrabă decât să o întâlnească ocazional.

Notarea aspectului este doar jumătate din evaluare. Pentru piesele filetate, balamale și orice componentă în mișcare, funcționarea este verificată și după test: piesa trebuie în continuare să se cupleze, să se fileteze sau să se articulaze fără să se prindă sau să se lege. Aceasta este clauza care contează cel mai mult pentru categoria noastră. Un glisor cu fermoar care prezintă doar o coroziune slabă, dar a dezvoltat suficientă rugozitate a suprafeței pentru a trage pe buzele de etanșare polimerice ale fermoarului impermeabil, a eșuat, indiferent de aspectul său, deoarece pe o pungă impermeabilă sudată închiderea este sigiliul. O cataramă care se blochează rigid după 48 de ore este o cerere de garanție care așteaptă optsprezece luni.

Eșecul care contează cel mai mult la pungile sudate

Există un mod de coroziune specific construcției noastre, pe care o vedere doar hardware a pulverizației de sare îl ratează complet.

Pe o pungă sudată de înaltă frecvență, hardware-ul metalic este atașat frecvent prin membrana impermeabilă - un nit printr-un panou, un ochi printr-un plasture sudat, un inel în D pe o ancoră de chingă legată de o față TPU. Când acel metal se corodează, nu arată doar rău. Produsele de coroziune sunt mai voluminoase decât metalul pe care îl înlocuiesc, astfel încât un nit coroziv se extinde în orificiul său și solicită materialul din jurul său, iar sărurile de coroziune migrează însele în interfața dintre metal și polimer. Acea interfață este o interfață de etanșare. Ceea ce a început ca o plângere cosmetică cu privire la un nit ruginit devine o scurgere lentă printr-o penetrare care a fost etanșă atunci când sacul a fost expediat.

Produsele de coroziune patează și ele. Sângerarea de oxid de fier pe un panou sudat de culoare deschisă este permanentă, iar pe produsele palide sau albe este cel mai comun motiv de returnare a produselor cosmetice în categoriile marine. Acolo unde patarea este un risc, specimenele testate merg direct din cameră la noidulap de culoare standard pentru sursa de lumină, deoarece o pată evaluată la iluminatul atelierului și o pată evaluată în conformitate cu D65 sunt două evaluări diferite.

Instrumentele care urmează sunt la fel de relevante. Glisoarele corodate merg petester de viață cu fermoar alternativastfel încât forța de operare post-coroziune să poată fi măsurată mai degrabă decât judecată după simțire. Acolo unde un program marin o cere, hardware-ul este învechit încamera de temperatura si umiditateînainte de expunerea la sare, care este mai aproape de secvența reală pe care o experimentează o componentă pe punte decât doar ceața de sare. Și în cazul în care o componentă metalică este lipită mai degrabă decât fixată mecanic, îmbinarea este apoi testată la exfoliere petester de tracțiune și exfoliere, deoarece pătrunderea sării la o linie de legătură reduce aderența cu mult înainte de a deveni vizibilă.

Ce ar trebui să precizeze un cumpărător

O specificație hardware care spune „salt spray tested” nu valorează nimic. Patru elemente îl fac aplicabil.

Numiți standardul și versiunea — ASTM B117 sau ISO 9227 și, dacă acesta din urmă, care variantă, deoarece acidul acetic și pulverizarea sărată accelerată cu cupru nu sunt interschimbabile și produc rezultate care nu pot fi comparate între ele. Numiți durata în ore. Numiți separat criteriul de acceptare pentru rugina albă și rugina roșie și precizați dacă este necesară verificarea funcțională după test. Și numiți ce componente sunt acoperite, deoarece „hardware” dintr-o specificație și „hardware” dintr-o listă de materiale sunt rareori aceeași listă; glisoarele și tragerile în special sunt adesea presupuse a fi incluse și adesea nu sunt.

Cumpărătorii care își furnizează propriul hardware aprobat ar trebui să solicite în continuare date de pulverizare cu sare la nivel de lot, mai degrabă decât un certificat unic. Grosimea de placare și calitatea pasivării variază între loturile de producție la atelierul de placare, iar o componentă aprobată cu optsprezece luni în urmă pe un certificat nu este o dovadă a lotului din acest container.

Întrebări frecvente

48 de ore de pulverizare cu sare echivalează cu un anumit număr de ani în serviciu?

Nu, și orice furnizor care oferă o conversie exagerează ce poate face metoda. Pulverizarea cu sare este un instrument de comparație și de screening: clasifică acoperirile unul față de celălalt și față de un prag definit în condiții identice. Viața reală depinde de ciclul umed-uscat, UV, uzura mecanică, obiceiurile de clătire și temperatură, dintre care niciunul nu este prezent în cameră.

Hardware-ul din oțel inoxidabil este imun?

Nu. Calitățile inoxidabile austenitice rezistă bine la coroziune generală, dar rămân vulnerabile la coroziune cu sâmburi și crăpături în medii cu clorură, în special acolo unde o componentă se așează pe țesătură sau chingă și rămâne umedă. Nota contează considerabil aici și este unul dintre domeniile în care o specificație care spune pur și simplu „inoxidabil” invită înlocuirea.

Pot fi testate pungi întregi finite sau doar componente?

Ambele, în funcție de capacitatea camerei. Testarea componentelor la inspecția de intrare este locul în care se iau cele mai multe decizii, deoarece este mai rapidă și izolează variabila. Testarea la nivel de asamblare este efectuată atunci când problema este o interacțiune - o armătură metalică împotriva unei anumite țesături acoperite sau hardware în contact cu un metal diferit în altă parte a produsului.

Probele testate sunt refolosite?

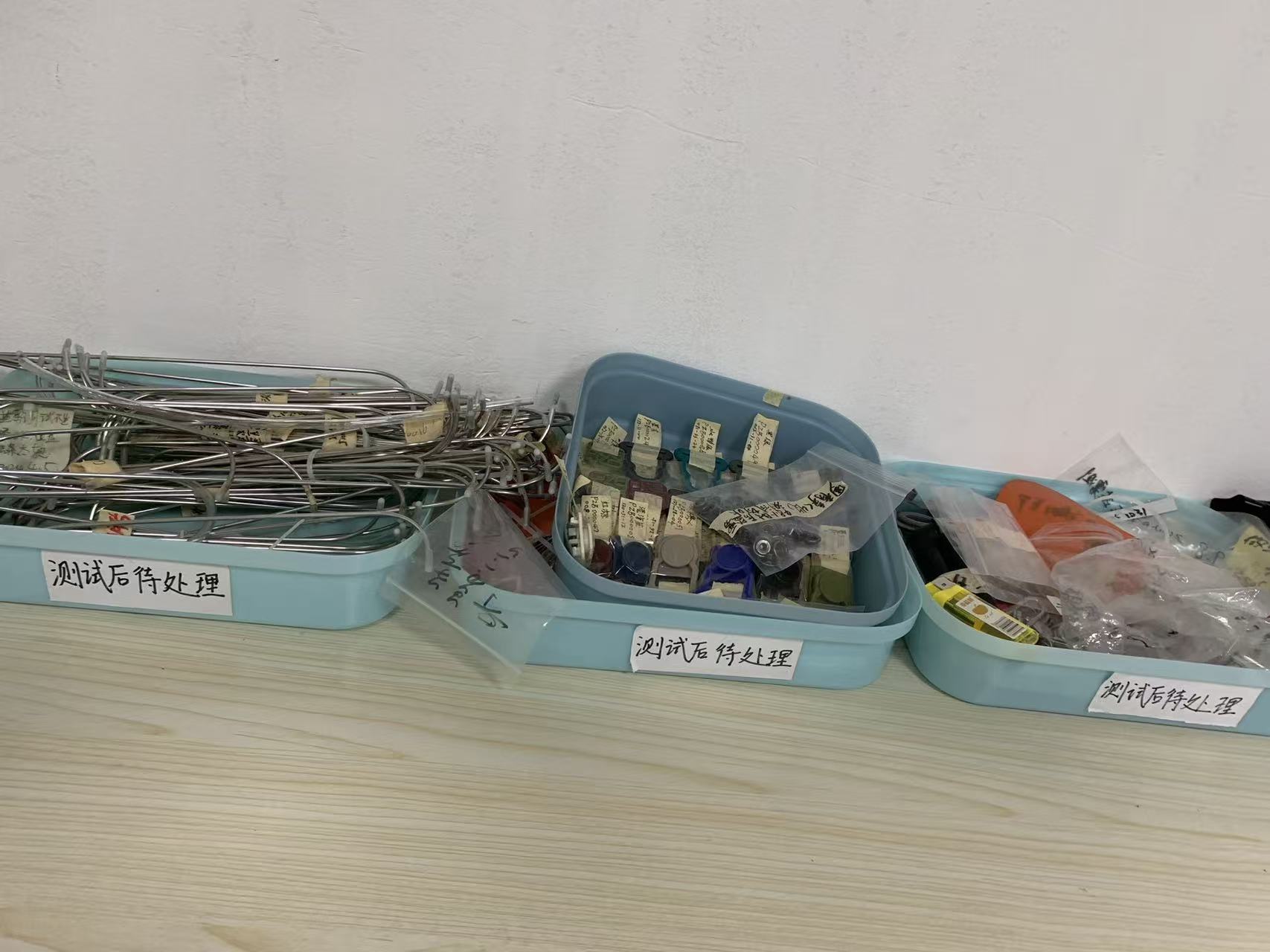

Nu. Sprayul de sare este distructiv indiferent dacă o piesă trece sau nu, iar componentele expuse sunt etichetate și păstrate pentru eliminare, mai degrabă decât returnate în stocul de producție. Aceasta este o practică standard în cadrul testelor noastre distructive și poate fi auditată.

Puteți alerga la propriul protocol de coroziune al unui client?

Da. Durata, concentrația de saramură, unghiul, gradul de acceptare și verificările funcționale post-test sunt toate stabilite de procedură, mai degrabă decât fixate de mașină. În cazul în care protocolul unei mărci necesită condiții accelerate de acid acetic sau cupru care nu se încadrează în domeniul nostru intern, rulăm ecranul de pulverizare cu sare neutră în interior și direcționăm varianta specificată către un laborator terț acreditat.

Unde se află asta în serie

Sprayul cu sare este singurul test din laboratorul nostru care examinează o parte a pungii la care majoritatea oamenilor nu se gândesc niciodată până când nu mai funcționează. Țesătura, sudurile și cusăturile atrag atenția; catarama, cursorul și inelul D decid dacă produsul este încă utilizabil în anul trei. În special pentru programele maritime și de pescuit, acestea sunt componentele după care clienții unei mărci îl vor judeca.
