Șase lămpi și un răspuns: Cabinetul standard de evaluare a culorii sursei de lumină

Dintre toate disputele care apar între o fabrică și o marcă, culoarea produce cel mai mult și le produce dintr-un motiv care nu are nimic de-a face cu nimeni să fie neglijent. Doi oameni pot privi aceleași două panouri negre, cu bună-credință, sub lumină diferită, și pot ajunge la concluzii opuse. Unul dintre ei stă sub lămpile calde ale biroului. Celălalt ține proba la o fereastră într-o dimineață înnorat. Ambele sunt sigure. Ambele descriu ceva real. Panourile se potrivesc cu adevărat sub un iluminant și nu se potrivesc cu altul, iar acel fenomen - metamerismul - nu este o opinie, o stare de spirit sau o problemă de monitor. Este o proprietate măsurabilă a celor două materiale.

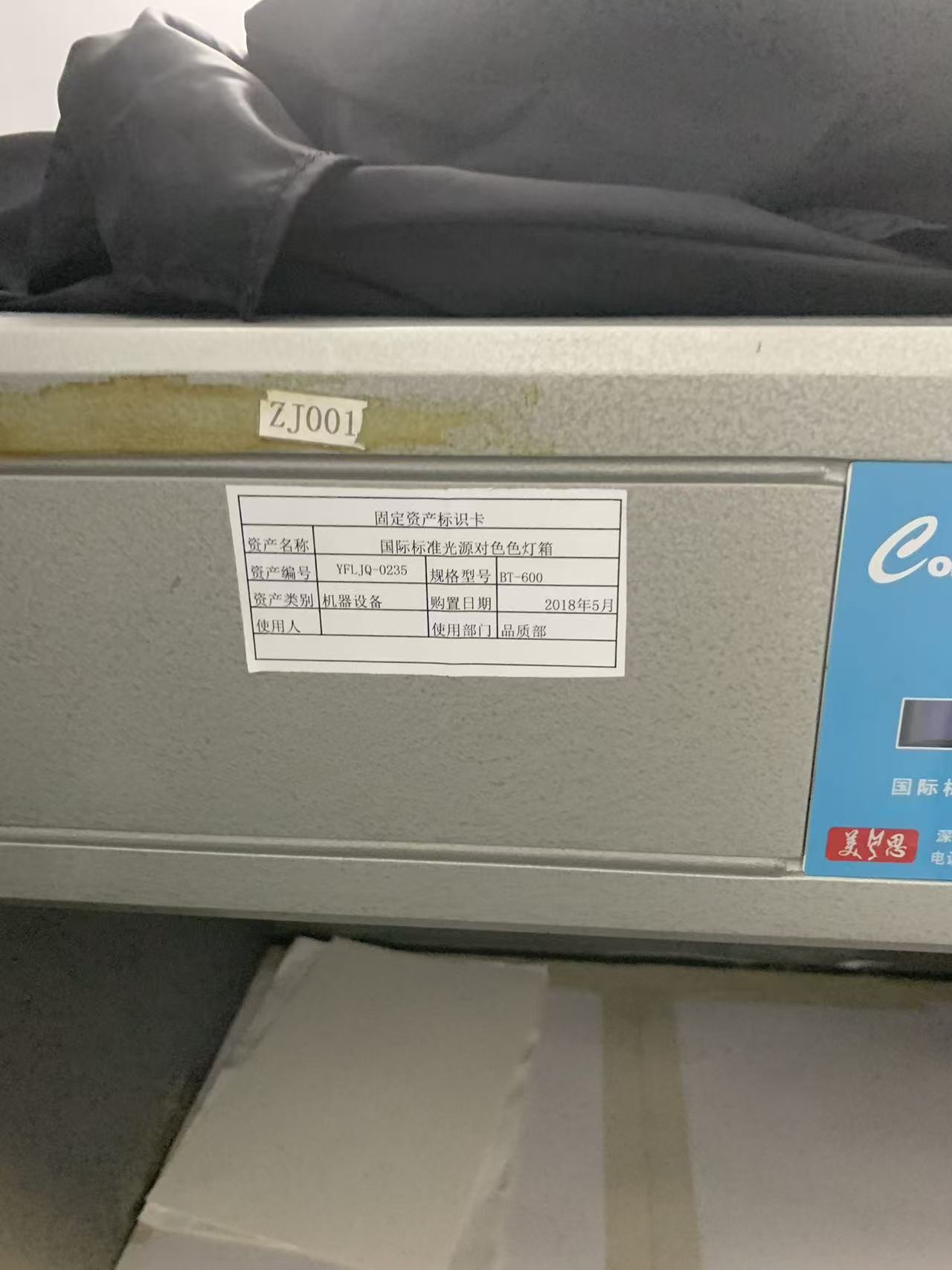

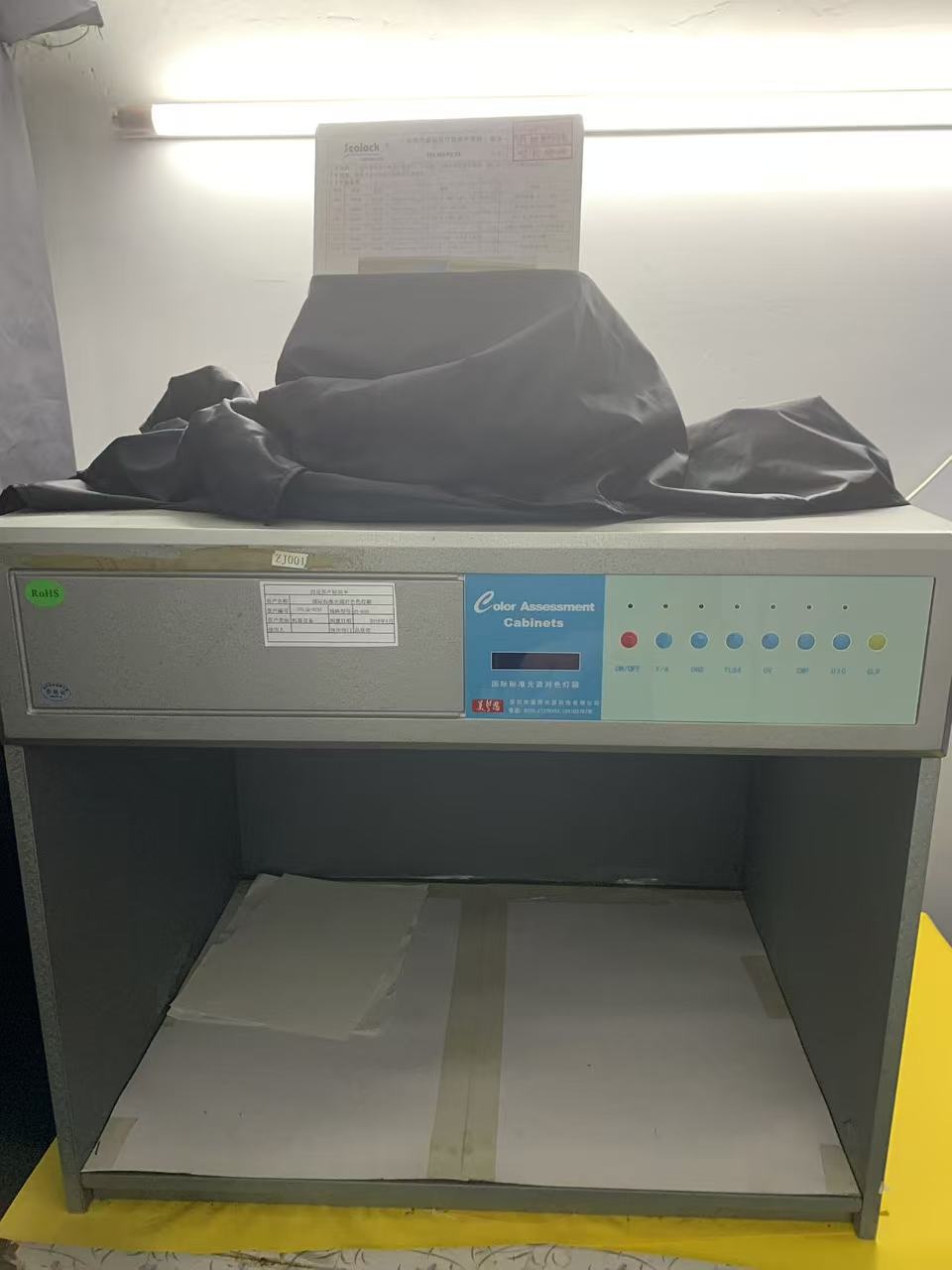

Instrumentul care rezolvă acest argument înainte de a începe este cea mai puțin dramatică mașină din laboratorul nostru: o cutie de oțel gri cu interior neutru și șase lămpi în acoperiș. Activ YFLJQ-0235, model BT-600, număr utilaj ZJ001, în service în departamentul nostru calitate din mai 2018, operat sub procedură controlată YFL-WI-PZ-01, revizia A/0, din data de 28 decembrie 2023. Nu are piese în mișcare, fără contor și fără ciclu de testare. Pur și simplu garantează că atunci când doi oameni nu sunt de acord cu privire la culoare, ei sunt cel puțin în dezacord sub aceeași lumină.

De ce culoarea are nevoie de o mașină

O culoare nu este o proprietate a unui obiect. Este produsul a trei lucruri multiplicate împreună: distribuția puterii spectrale a luminii care cade asupra obiectului, reflectanța spectrală a obiectului însuși și răspunsul ochiului observatorului. Schimbați oricare și culoarea percepută se schimbă. Două materiale ale căror curbe de reflectare au aceeași formă generală se vor urmări reciproc sub fiecare sursă de lumină. Două materiale ale căror curbe se încrucișează - potrivindu-se în energia totală reflectată sub un iluminant, dar divergente în detaliu spectral - se vor potrivi sub acel iluminant și se vor separa vizibil sub altul.

Acesta nu este un caz de margine rar în fabricarea echipamentelor rezistente la apă. Este aproape de condiția implicită, deoarece o singură pungă sudată este o colecție de materiale care au fost colorate prin procese complet diferite în fabrici complet diferite. Panoul corpului este un film TPU sau PVC sau o acoperire cu pigment dispersat în polimer. Banda este din poliester vopsit în soluție sau în bucăți. Banda de fermoar este din material textil vopsit, iar dinții fermoarului sunt din rășină turnată sau metal acoperit. Cataramele sunt turnate prin injecție cu masterbatch. Căptușeala este o țesătură diferită, cu o clasă diferită de colorant. Șase furnizori, șase substanțe chimice de colorare, unul „negru” pe care un cumpărător se așteaptă să fie unul negru.

Filmul pigmentat și textilul vopsit aproape niciodată nu au o curbă de reflectare. Ele pot fi aduse la o potrivire vizuală la lumina zilei și arată totuși chinga care curge verde sau maro pe panoul caroseriei sub iluminatul fluorescent al unui magazin. Dacă nimeni nu a verificat, prima persoană care descoperă acest lucru este merchandiserul cumpărătorului, care stă într-un showroom, ținând o probă de producție față de un eșantion aprobat, cu trei săptămâni înainte de lansare.

Cele șase surse de lumină și pentru ce este fiecare

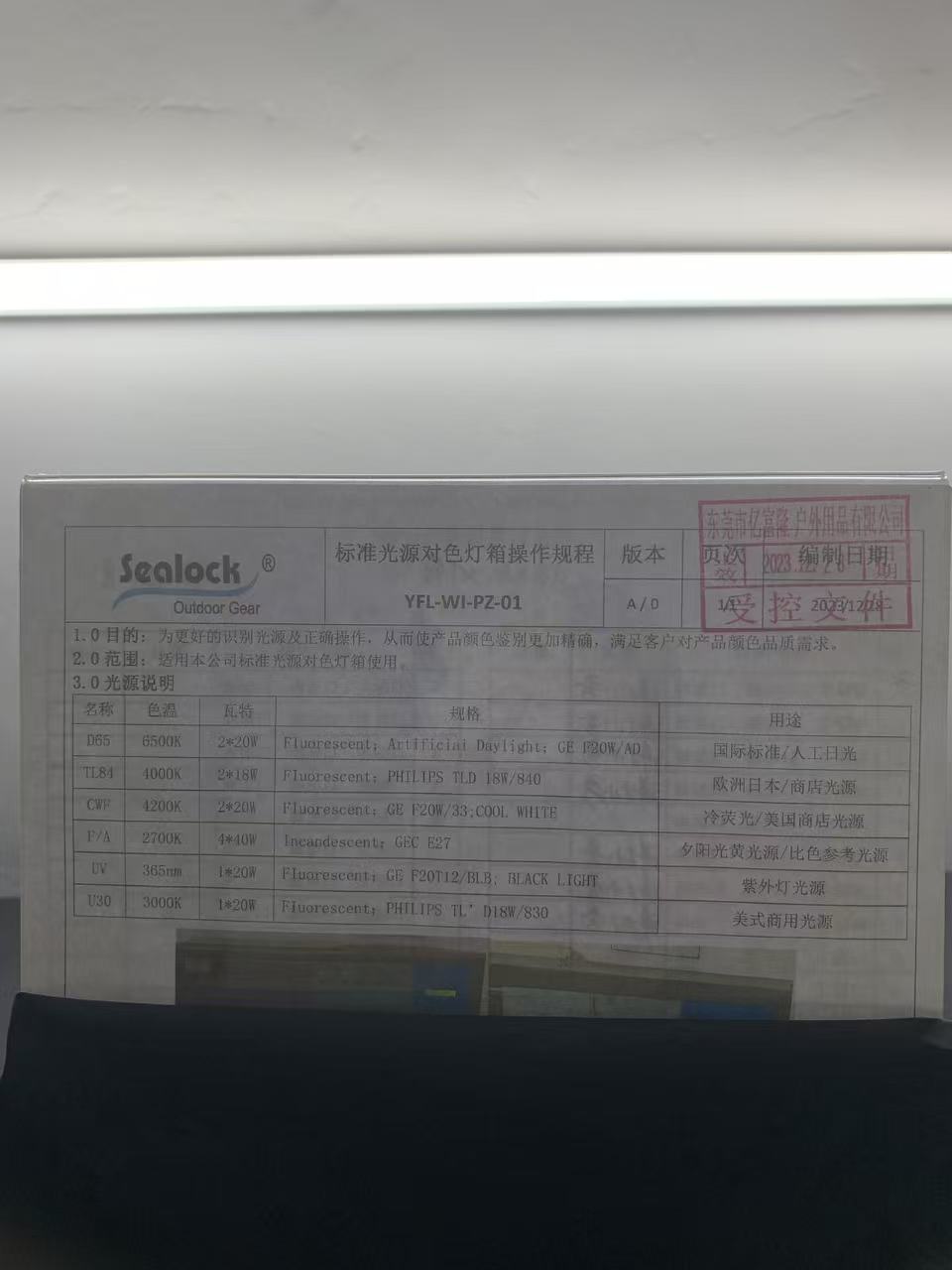

SOP-ul nostru enumeră complementul lămpii și, mai ales, ceea ce reprezintă fiecare lampă. Acest tabel este partea procedurii pe care operatorii o folosesc zilnic.

D65 — 6500K, lumină artificială.Iluminantul internațional de referință, înlocuind lumina zilnică medie din nordul cerului. Fiecare aprobare a culorii din sistemul nostru începe aici și, dacă un client nu specifică altfel, aceasta este lumina sub care o culoare este acceptată sau respinsă. Este cel mai apropiat lucru pe care îl are industria de un arbitru neutru.

TL84 — 4000K, trifosfor fluorescent.Iluminatul magazinelor de retail european și japonez. Dacă o marcă vinde prin comerțul fizic european sau japonez, TL84 nu este opțional: este lumina sub care produsul va fi judecat la punctul de cumpărare, care este locul în care se nasc de fapt reclamațiile de culoare.

CWF — 4200K, fluorescent alb rece.Echivalentul american cu amănuntul. O împerechere care se potrivește sub D65 și eșuează în conformitate cu CWF este o pereche care va arăta greșit pe un raft dintr-un magazin mare din SUA, oricât de bine arată în camera de mostre.

F/A — 2700K, incandescent.Lumină caldă de tungsten, pentru iluminatul casnic și pentru ospitalitate și pentru soarele de după-amiază târziu. Este cel mai dur test pentru orice din familia roșu spre maro și pentru cei aproape neutri, care se schimbă dramatic sub el.

U30 - 3000K.Iluminat comercial american cald, comun în comerțul cu amănuntul de specialitate și din ce în ce mai mult în magazinele outdoor și lifestyle care favorizează o ambianță mai caldă decât un supermarket.

UV - 365 nm, lumină neagră.Nu este deloc un iluminator pentru vizualizarea culorilor. Această lampă există pentru a dezvălui agenți de strălucire optici și este unul dintre cele mai utile instrumente de diagnosticare din cabinet. Albul și culorile palide sunt în mod frecvent luminoase cu agenți de albire fluorescenți care transformă UV în albastru vizibil, ceea ce face ca materialul să pară mai alb decât albul. Încălzitorii optici se degradează cu expunerea la soare și cu spălarea. Un panou alb care strălucește strălucitor sub UV este un panou alb care se va îngălbeni vizibil în timpul funcționării, în timp ce un panou neluminat de lângă el rămâne pe poziție. Lampa UV expune, de asemenea, cazul în care două albe se potrivesc perfect în interior, deoarece conțin diferite încărcări de strălucire care se echilibrează sub o singură lumină - și diverg în exterior sub lumina soarelui bogată în UV.

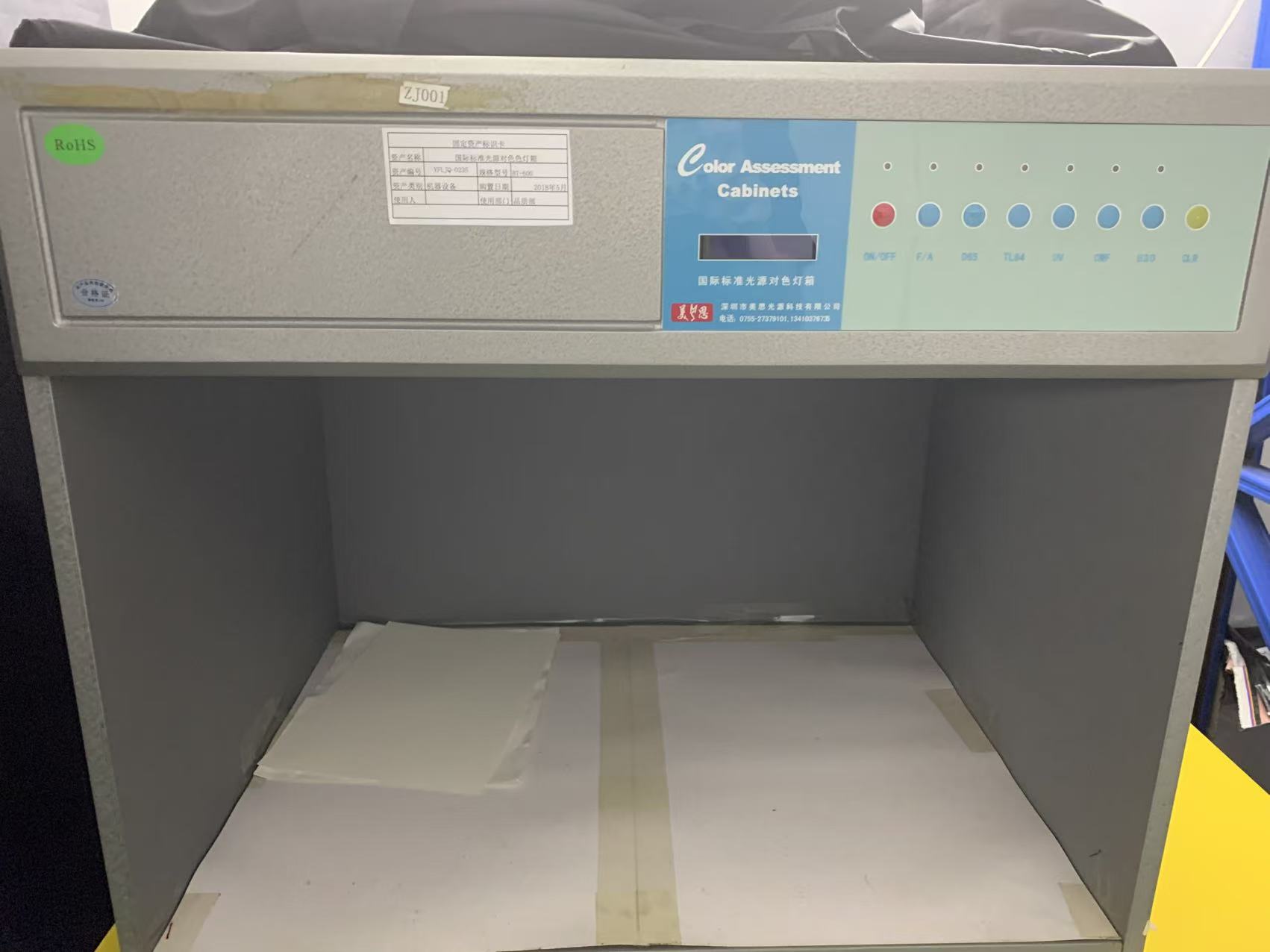

Panoul le comută individual, iar un afișaj al timpului scurs urmărește orele lămpii. Acest display contează mai mult decât pare. Lămpile fluorescente se deplasează în ieșirea spectrală cu mult înainte de a eșua, iar un tub D65 învechit încetează să fie D65. Practica industriei este de a înlocui lămpile la orele acumulate, mai degrabă decât la defecțiune – de obicei în jurul valorii de două mii de ore – motiv pentru care contorul de ore este parte a instrumentului și nu un accesoriu.

Cum îl folosim

Scopul menționat în partea de sus a SOP-ului nostru este clar: să identificăm corect sursele de lumină și să operam corect dulapul, astfel încât evaluarea culorii produsului să fie mai precisă și să îndeplinească cerințele de calitate ale culorii ale clientului. Metoda de lucru din spatele acestei propoziții este simplă și neiertă la comenzile rapide.

Standardul aprobat - o scufundare de laborator semnată, un eșantion aprobat, o probă de aur sau un chip de culoare fizic furnizat de client - este plasat alături de specimenul de producție în interiorul dulapului, pe podeaua gri neutru, fără alt obiect colorat în câmpul vizual. Ambele sunt orientate în același mod, deoarece materialele țesute și acoperite se reflectă diferit de-a lungul și peste granulație, iar un specimen rotit cu nouăzeci de grade poate citi ca o nuanță diferită. Vizualizarea este de la aproximativ 45 de grade până la suprafața iluminată, care este geometria spre care converge fiecare standard de evaluare vizuală, deoarece separă luciul suprafeței de culoarea corpului.

D65 este primul și dă verdictul principal. Operatorul comută apoi prin TL84, CWF, U30 și F/A pe rând, urmărind nu dacă perechea se potrivește încă perfect sub fiecare, ci dacădirecţiede orice modificare a diferențelor. O pereche care rulează constant ușor sub fiecare iluminant are o problemă de nuanță, care poate fi rezolvată prin ajustarea încărcării colorantei sau a pigmentului. O pereche care se potrivește sub D65 și rulează verde sub TL84 și roșu sub F/A are o problemă de metamerism, care nu poate fi rezolvată prin ajustarea încărcării - necesită un sistem de colorant diferit și este mult mai bine descoperită într-o scufundare de laborator decât pe un container de produse finite.

Lampa UV funcționează pe toate alburile, culorile palide și orice material în care este suspectat conținutul de strălucitor fluorescent. Rezultatele sunt înregistrate pe scara de notare a clientului și, acolo unde este necesară o valoare numerică, evaluarea vizuală este verificată cu măsurarea instrumentală a diferenței de culoare. Cele două sunt complementare: instrumentul oferă un număr repetabil care supraviețuiește trimiterii prin e-mail, iar cabinetul oferă judecata pe care o ființă umană o va face de fapt în timp ce ține produsul.

Problema pungilor sudate despre care nimeni nu te avertizează

Există o problemă de culoare specifică construcției sudate de înaltă frecvență și prinde programe noi în mod regulat.

Sudarea este un proces termic. Polimerul de la linia de sudare este condus la temperatura de topire și apoi răcit sub presiune, iar unele sisteme de pigmenti se schimbă atunci când se întâmplă acest lucru. Un TPU gri închis poate ridica o turnare maro slabă de-a lungul cusăturii de sudură. Un roșu saturat poate deveni marginal mai închis în banda sudată. Pe o pungă cu cusături lungi și proeminente, acea bandă nu este un defect pe care cumpărătorul îl va ierta ca caracteristică a procesului - se citește ca două nuanțe de material pe un singur produs.

Dulapul este locul în care acest lucru este prins și este prins prin compararea unui cupon sudat cu materialul nesudat din aceeași rolă sub toate cele șase surse, nu doar sub lumina zilei. Acolo unde apare o schimbare, este o întrebare privind parametrii de sudare și se întoarce la inginerie cudatele testului de exfolierepentru același parametru setat lângă acesta, deoarece reducerea timpului de păstrare pentru a proteja culoarea va reduce, de asemenea, rezistența aderării dacă este făcută neglijent. Fereastra care le satisface pe amândouă este mai îngustă decât fereastra care le satisface pe oricare singură, iar găsirea acesteia este o mare parte din ceea ce constă de fapt dezvoltarea unui material nou.

Același dulap notează și rezultatele colorării de latester de rezistență a culorii prin frecare, deoarece gradarea în tonuri de gri este ea însăși o comparație vizuală și este lipsită de sens în condiții de iluminare necontrolată și este folosită pentru a verifica culoarea dupăcamera de temperatura si umiditatea îmbătrânit un set de materiale. Îmbătrânirea la căldură și umiditate nu afectează numai proprietățile mecanice. Mișcă culoarea, iar un negru care a devenit ușor bronz după șaptezeci și două de ore la temperatură ridicată este informațiile pe care o marcă își dorește înainte de a se angaja.

Ce ar trebui să precizeze un cumpărător

Cele mai multe dispute privind culoarea pe care le vedem venind de la alți furnizori provin de la o specificație de achiziție care spune „culoare pentru a se potrivi cu eșantionul aprobat” și nimic mai mult. Acea propoziție nu conține nicio iluminare, nicio toleranță, nicio scală de gradare și nicio declarație despre care componente trebuie să se potrivească cu care. Este un argument în așteptarea unei date de livrare.

O specificație care împiedică argumentul numește patru lucruri. În primul rând, iluminatorul de aprobare - în mod normal D65, iar dacă produsul va fi comercializat cu amănuntul european sau japonez, D65 plus TL84 sau plus CWF pentru piața din SUA. În al doilea rând, diferența acceptabilă, fie ca grad în scară de gri, fie ca toleranță numerică la diferența de culoare. În al treilea rând, ce componente sunt menținute la culoarea caroseriei și care sunt permise să aibă un ton în mod deliberat diferit, deoarece pe o geantă tehnică, chinga și corpul nu sunt adesea destinate să se potrivească și ținerea lor într-un chibrit care nu a fost intenționat pierde timpul tuturor. În al patrulea rând, dacă conținutul de strălucitor optic este limitat, ceea ce contează pentru orice produs alb sau pastelat cu o durată de viață așteptată îndelungată în aer liber.

Cu aceste patru elemente într-o specificație, aprobarea culorii devine o verificare. Fără ele, devine o negociere purtată prin e-mail între două persoane care stau sub lămpi diferite.

Întrebări frecvente

Nu poate un spectrofotometru să înlocuiască caseta de lumină?

Nu, și nu din motivul pentru care oamenii se așteaptă. Un instrument oferă un număr repetabil sub orice iluminant pe care îi cereți să îl calculeze și este mai bun decât ochiul uman la detectarea micilor schimbări consistente. Dar o trecere numerică poate încă corespunde unei nepotriviri vizibile atunci când luciul, textura sau structura suprafeței diferă între cele două materiale, ceea ce este de obicei cazul când se compară o peliculă sudată lucioasă cu un țesut mat. Ambele instrumente sunt necesare. Instrumentul raportează; cabinetul decide.

De ce nu putem aproba pur și simplu culoarea în aer liber la lumina zilei?

Pentru că lumina zilei nu este un lucru. Spectrul său se schimbă în funcție de ora zilei, anotimp, latitudine, acoperirea norilor și ceea ce se reflectă în el de la suprafețele din apropiere. O culoare aprobată la ora 10 a.m. sub nor subțire și respinsă la ora 16.00. sub cer senin nu a fost niciodată aprobat împotriva unei referințe fixe. D65 există tocmai pentru ca referința să nu se miște.

Cum te descurci cu un client al cărui specimen aprobat s-a estompat?

Standardele fizice îmbătrânesc, în special mostrele textile care au fost manipulate și expuse. Acolo unde un standard aprobat este vechi, îl semnalăm mai degrabă decât să-l potrivim în tăcere - potrivirea unei noi execuții de producție cu o referință decolorată duce la decolorarea în marfă. Rezoluția obișnuită este un standard reeditat sau o țintă numerică convenită față de specificația originală.

Dulapul are nevoie de calibrare?

Dulapul în sine nu are niciun element de măsurare de calibrat, dar starea lămpii este controlul echivalent. Orele lămpii sunt urmărite pe contorul încorporat, iar tuburile sunt înlocuite în timpul orelor acumulate, mai degrabă decât la defecțiune, deoarece deriva spectrală precede epuizarea cu o marjă lungă. Înregistrările de înlocuire a lămpii fac parte din dosarul echipamentului și sunt disponibile auditorilor vizitatori alături de certificatele de calibrare ale instrumentelor de măsurare din laborator.

Culoarea este verificată o dată sau pe parcursul producției?

Pe tot parcursul. Dip-ul de laborator și aprobarea primului articol stabilesc ținta; inspecția materialului de intrare verifică fiecare rolă și fiecare lot de chingi în raport cu acesta; controalele în curs de desfășurare prind deviația între loturile de materiale într-o singură comandă. Deviația de culoare între două role de folie nominal identică este suficient de comună încât tratarea aprobării ca un eveniment unic este modul în care o expediere se termină cu două nuanțe ale aceleiași pungi într-o cutie.

Unde se află asta în serie

Acest cabinet închide o buclă care străbate cea mai mare parte a laboratorului. Ea gradează colorarea produsă detester de abraziune, citește rezultatele lucrărilor de rezistență a culorii, verifică seturile de materiale înainte și după îmbătrânirea mediului și verifică dacă parametrii de sudare ne corespundoscilaţie şi testarea rezistenței la fermoarvalidare pentru rezistență nu au fost cumpărate cu prețul aspectului. Rezistența și aspectul nu sunt variabile independente în construcțiile sudate, iar instrumentul care le menține sincere este cel fără părți în mișcare.

Sealock construiește echipamente impermeabile sudate de înaltă frecvență de peste douăzeci de ani din Dongguan, China și Ho Chi Minh City, Vietnam. Dacă doriți protocolul nostru de aprobare a culorilor sau doriți să scrieți limbajul de iluminare și toleranță în propriul acord de calitate înainte de începerea unui program, scrieți lainfo@sealock.com.hk.
