În interiorul laboratorului Sealock: Testerul de impact al oscilației bagajelor (XE-I09BA)

Aproape fiecare eșec catastrofal al sacului despre care un cumpărător aude vreodată începe în același loc: punctul în care o curea, un mâner sau un inel în D se întâlnesc cu panoul corpului. Țesătura se rupe rar la mijloc. Fermoarele se despart rareori în lanț. Ceea ce eșuează este ancora — cei câțiva centimetri pătrați de plasture sudate, de prindere sau de buclă de chingă care trebuie să transfere întreaga greutate a unui sac încărcat într-un perete flexibil, de mii de ori, la sarcini care nu sunt niciodată stabile și niciodată previzibile. De aceea, un test de tracțiune static, oricât de impresionant ar fi numărul pe care îl produce, este un predictor slab al randamentelor câmpului. O articulație care supraviețuiește unei singure trageri de 80 kg poate eșua în continuare la 400 de cicluri ale unei șocuri dinamice de 8 kg, deoarece oboseala și rezistența maximă sunt fizice diferite.

Mașina care separă cele două lumi din laboratorul nostru este testerul de impact al oscilației bagajelor - activ YFLJQ-0232, model XE-I09BA, număr de instrument LAB-006, în serviciu în departamentul nostru de calitate din octombrie 2018 și ultima calibrare externă la 19 decembrie 2025, cu recalibrare care urmează să funcționeze în conformitate cu procedura standard 18 decembrie 2022. YFL-WI-PZ-03, revizuirea A/0, din 28 decembrie 2023. Acest articol prezintă ceea ce face de fapt mașina, de ce testul contează mai mult pentru pungile impermeabile sudate de înaltă frecvență decât pentru bagajele cusute în mod convențional și ce ar trebui să ceară un manager de aprovizionare când vede „impactul oscilației testat” pe un furnizor de specificații.

Ce înseamnă de fapt „impactul oscilației”.

Testul este înșelător de simplu de descris și destul de greu de făcut bine. O geantă este încărcată la o greutate specificată, apoi suspendată de mașină de orice componentă care este examinată - un singur mâner superior, o pereche de curele de umăr, o buclă de transport, un mâner pentru cărucior complet extins. Capul de impact ridică sacul încărcat printr-o cursă definită, apoi îl eliberează. Gravitația face restul. Punga cade, iar un ansamblu de arc amortizat din partea superioară a capului absoarbe și apoi returnează energia căderii, astfel încât specimenul nu este aruncat doar o dată, ci este condus într-o oscilație continuă de creștere și coborâre. Fiecare ciclu trimite o undă de șoc în josul curelei și în punctul de ancorare, apoi o descarcă complet. Încărcați, șocați, descărcați, repetați.

Standardul chinezi al metodei industriei ușoare care formalizează acest lucru, QB/T 2922-2018Carcasă și geantă — Metodă de testare pentru scuturarea impactului, descrie principiul ca încărcarea pungii cu o greutate specificată, ridicarea acesteia de mâner, curea de umăr sau mânerul căruciorului complet extins printr-o cursă stabilită, lăsând-o să cadă liber sub gravitație și utilizarea unui arc pentru a absorbi și elibera energia de impact, astfel încât geanta suferă impact și oscilații repetate - testând astfel rezistența la zguduire a mânerului, a curelei și a corpului căruciorului. Aparatul este bine specificat: masa combinată a ventuzei inferioare, a blocului superior de amortizare, a tijei de impact și a dispozitivului standard este de 8,1 ± 0,2 kg, cursa unidirecțională este de 150 ± 5 mm, iar ansamblul de amortizare a zgomotului de la ventuza superioară furnizează o forță elastică de 110 N ± 10 N. Sistemul de control trebuie să permită reglarea ratei de impact, să permită setarea și înregistrarea numărului de cicluri și trebuie să oprească automat mașina dacă specimenul cade în timpul testului.

Ultima clauză contează mai mult decât pare. Oprirea automată la căderea probei nu este o caracteristică convenabilă - este ceea ce face ca ciclul să conteze un punct de date valid. Dacă o curea se rupe la ciclul 612 și mașina continuă să bată cu ciocanul unui dispozitiv gol până când ajunge la o valoare prestabilită de 1.500, raportul nu spune nimic util. Deoarece mașina se oprește în momentul separării, citirea contoruluiestedurata de viață la oboseală a acelei articulații.

Mașina de pe podeaua noastră

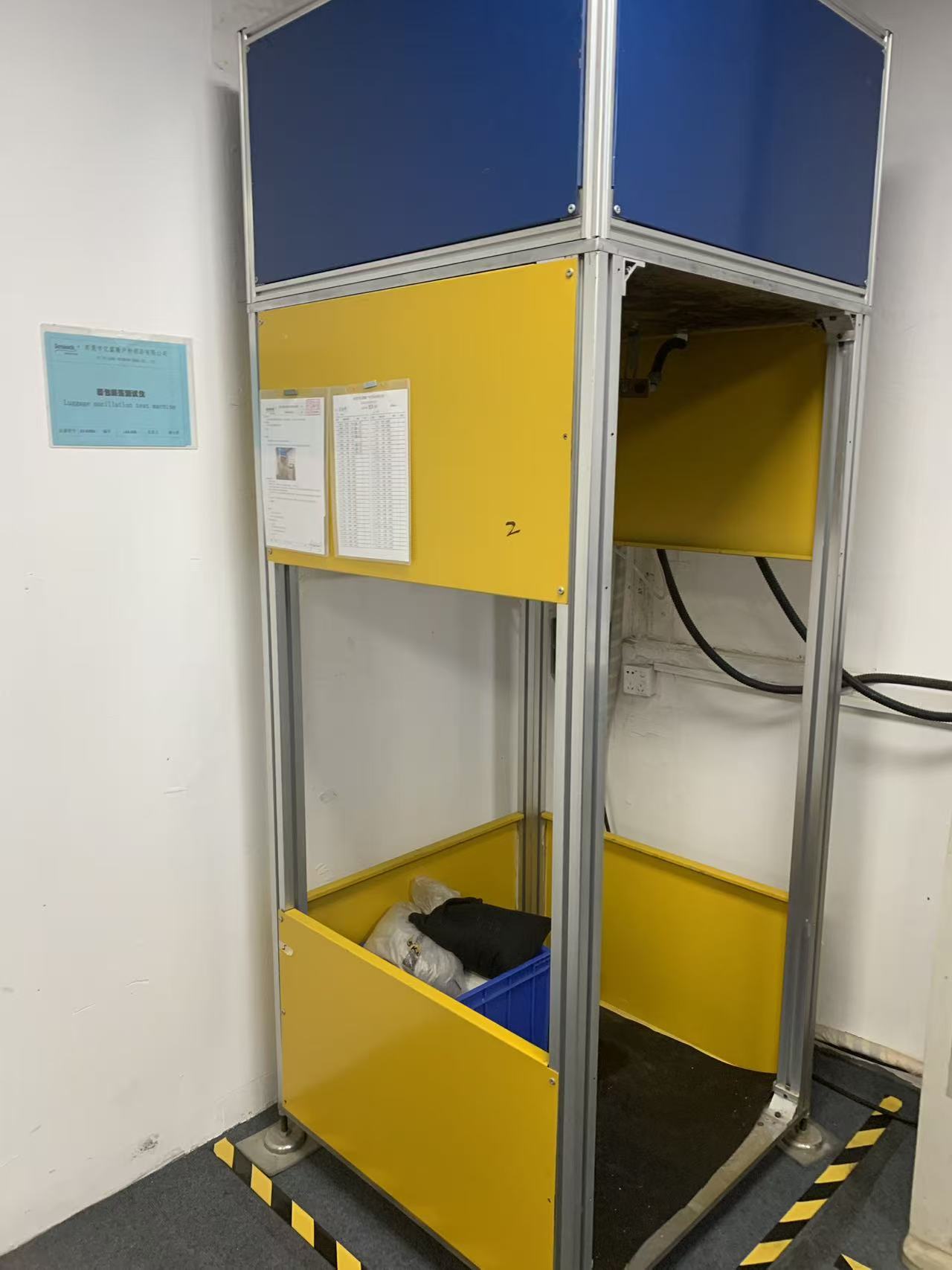

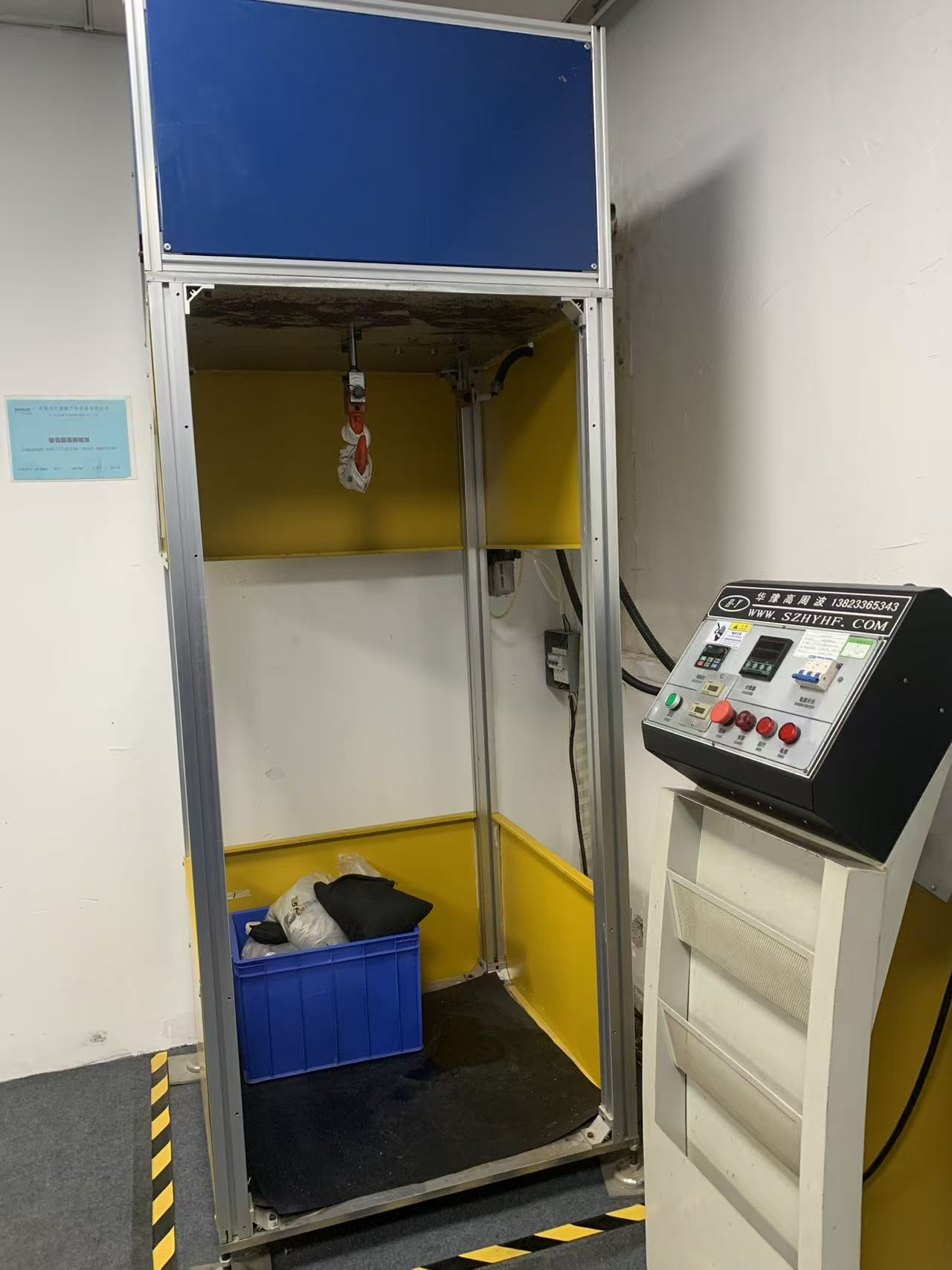

Unitatea noastră a fost construită de un producător de echipamente de înaltă frecvență din Shenzhen și este în mod deliberat lipsită de farmec. Camera de testare este un cadru din aluminiu extrudat cu panouri de umplere galbene și albastre, deschise pe partea de funcționare, acoperită cu un covoraș greu de cauciuc pentru a ucide rebound. Capul de impact atârnă de traversa superioară; dedesubt se află specimenul și, în lada de la bază, sacii de nisip calibrați pe care îi folosim pentru a aduce un sac la sarcina nominală de probă. O ușă cu balamale închide partea de lucru înainte de începerea alergării, care este singurul lucru care se află între un operator și un sac de 20 kg care se deplasează cu viteză.

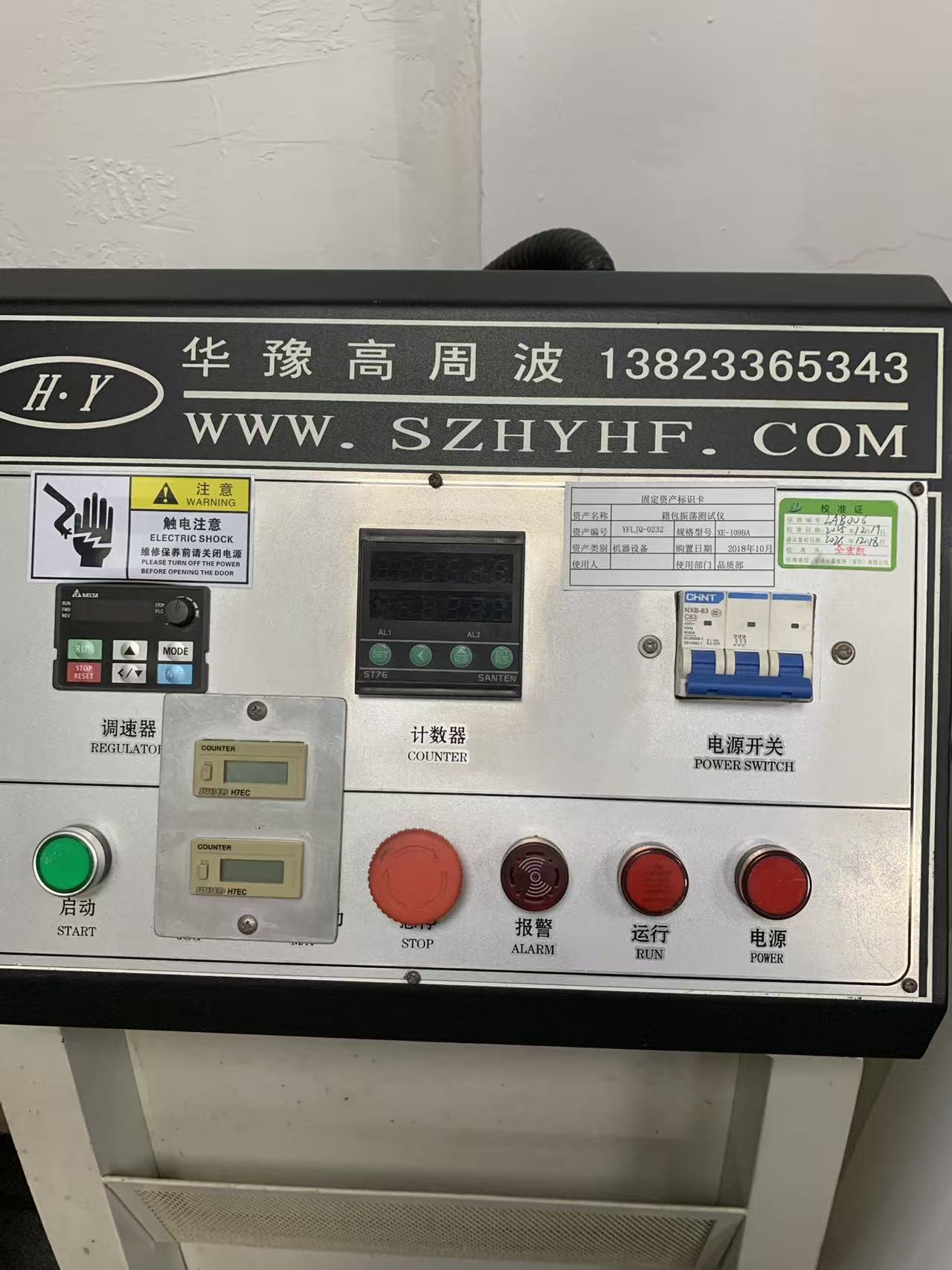

Piedestalul de control se află în afara cuștii. Aspectul său vă spune exact cum se execută testul: un variator de frecvență Delta din stânga acționează ca regulator de viteză, un contor digital SANTEN ST76 cu două canale de alarmă se află în centru, două contoare electromecanice FUJI H7EC înregistrează cicluri cumulate independent de cel programabil și un tripoli CHNT NXB-63 C6300 Vz6, întrerupător O capacitate de rupere gestionează puterea de intrare. Sub ele se află butonul de pornire, o oprire de urgență supradimensionată cu cap de ciupercă și indicatoare de alarmă, alergare și putere.

Contoarele duplicate sunt acolo pentru un motiv. Contorul programabil este cel care oprește mașina la ciclul țintă; contoarele mecanice acumulează cicluri de viață pe mașină și oferă o verificare încrucișată dacă cineva pune întrebări dacă o rulare a fost resetată la mijlocul testului. Când auditorul terță parte al unui client întreabă de unde știm că un raport reflectă o rulare completă, acesta este răspunsul către care indicăm.

Cum îl rulăm: SOP YFL-WI-PZ-03

Procedura controlată postată pe mașină este scurtă și fiecare clauză din ea există pentru că cineva a greșit cândva.

Operatorul conectează sursa de 220 V, deschide ușa camerei, atârnă specimenul - deja încărcat la greutatea nominală - de capul de impact folosind dispozitivul de fixare corespunzător și confirmă că ușa este închisă corect înainte de a se mișca ceva. Contorul este apoi programat: tasta de resetare șterge rularea anterioară, tastele shift și increment setează numărul de ciclu țintă, iar tasta de mod selectează funcția de numărare. Numai după ce ținta este stabilită, operatorul coboară regulatorul de viteză la minim, apăsă start și apoi crește încet viteza până la rata de testare necesară. Pornirea cu viteză este interzisă, deoarece o primă lovitură bruscă aplică un șoc pe care standardul nu l-a intenționat niciodată și poate produce o eroare precoce falsă la dispozitivul de fixare, mai degrabă decât la îmbinarea testată.

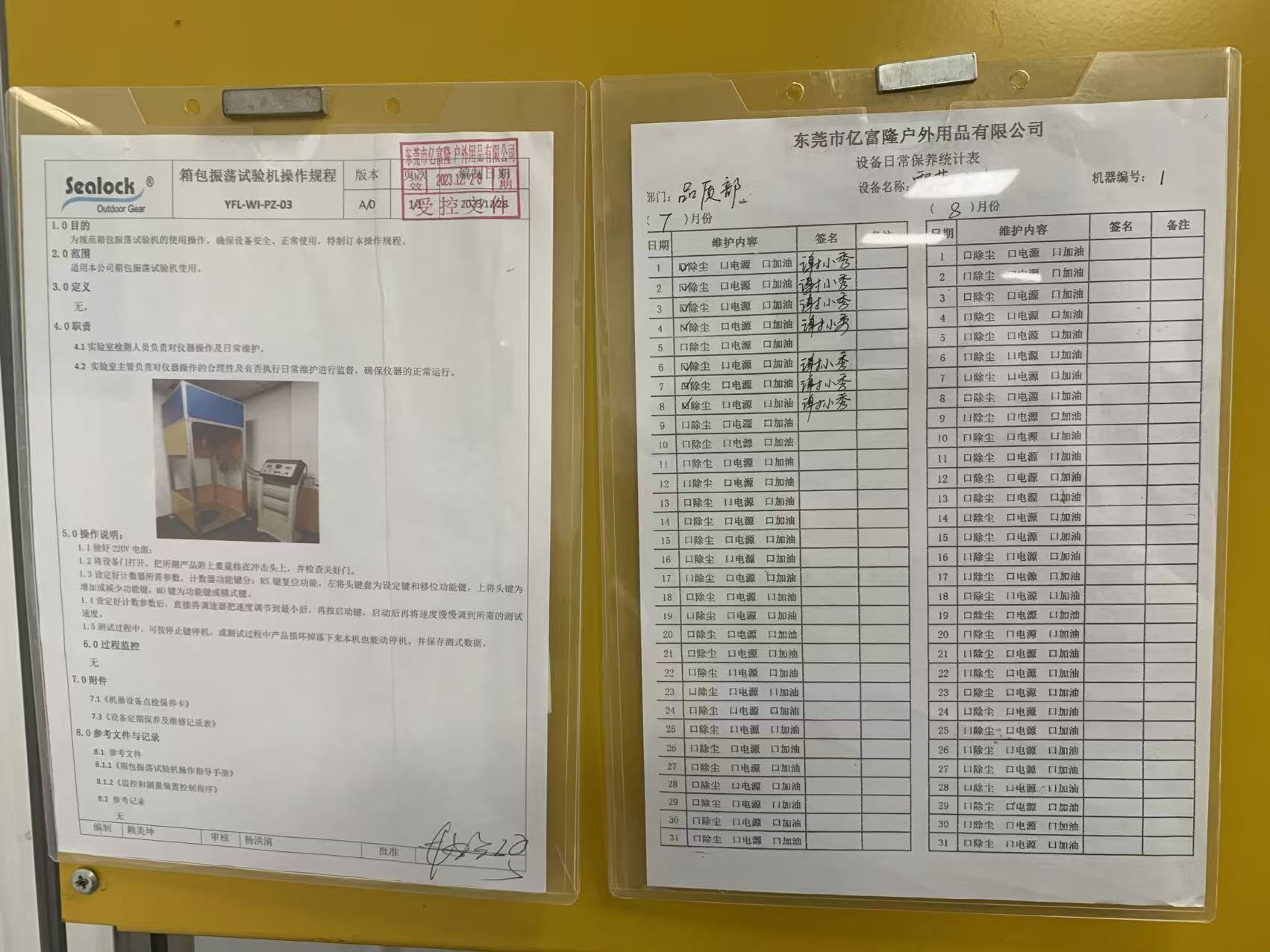

În timpul rulării, operatorul poate opri mașina cu cheia de oprire în orice moment. Dacă specimenul se rupe și cade, mașina se oprește singură. Datele de testare sunt apoi înregistrate. POS atribuie operarea și întreținerea de rutină inspectorului de laborator și supravegherea ambelor supervizorului de laborator și este susținut de un jurnal de întreținere zilnic - îndepărtarea prafului, verificarea puterii, lubrifiere - semnat zi de zi.

Încărcare și număr de cicluri: care ar trebui să fie numerele

Standardul metodei definește cum se agită o pungă; standardul produsului definește cât de greu și pentru cât timp. Pentru genți transportate care este QB/T 1333-2018Geanta de mana si rucsac, care stabilește sarcina de testare în funcție de volumul corpului genții, mai degrabă decât, așa cum a făcut ediția anterioară din 2010, conform specificațiilor produsului, și care evaluează doar cureaua de umăr în care un singur mâner și cureaua de umăr împart o zonă cusut suprapusă. Testele comerciale tipice se desfășoară la 400 de cicluri pe curele duble de umăr sub o sarcină specificată de 6 kg, cu mânere evaluate la propria lor combinație de sarcină și ciclu.

Patru sute de cicluri reprezintă o podea, nu un tavan și este calibrat mai degrabă pentru o geantă de mână pentru viața de zi cu zi decât pentru o geantă uscată de 60 de litri care va fi aruncată pe puntea unei bărci timp de un deceniu. Cerința noastră internă de transport a încărcăturii este de 1.500 de cicluri și mai mult, iar pentru programele de expediții și maritime rulăm numărări substanțial mai mari la încărcăturile stabilite din capacitatea nominală a sacului, mai degrabă decât din tabelul de volum standard. Atunci când protocolul propriu al clientului specifică o combinație diferită - o încărcătură mai grea la mai puține cicluri pentru a simula manipularea bagajelor sau o încărcătură mai ușoară la un număr mult mai mare pentru a simula naveta - mașina pur și simplu preia acele numere. Viteza, sarcina și ciclul țintă sunt toate stabilite de operator, ceea ce este scopul principal de a avea instrumentul în interior, mai degrabă decât de a cumpăra sloturi de testare extern.

De ce acest test este diferit pentru pungile impermeabile sudate

Aici este locul în care o fabrică de unelte impermeabile se abate de la o fabrică de bagaje convențională. Pe o geantă cusută, o ancoră a curelei de umăr este o buclă de chingă prinsă într-o cusătură și întărită cu o bară. Modul de eșec este abraziunea firului și extragerea progresivă a cusăturii și se anunță: cusăturile se slăbesc, bucla se înclină, cumpărătorul observă înainte de a da drumul.

Pe o pungă sudată de înaltă frecvență, nu există nicio cusătură la ancoră, sau cusătura este decorativă, iar calea reală de încărcare trece printr-un plasture sudat lipit de suprafața din TPU sau PVC a panoului caroseriei. Acea articulație cedează prin exfoliere, nu prin abraziune, iar eșecul peelului este liniștit și brusc. O sudură care a fost ușor rece - stație insuficientă, suprafață contaminată, o matriță care a ieșit din paralel cu o fracțiune de milimetru - va trece confortabil un test de tracțiune statică și apoi se va delamina la marginea plasturii undeva între ciclul 300 și ciclul 900, deoarece fiecare ciclu de oscilație are aceeași margine anterioară a legăturii.

Acesta este eșecul care generează recenziile pe care fiecare manager de categorie le recunoaște: geanta care a fost în regulă pentru un sezon și apoi „cureaua tocmai s-a desprins din geantă” cu un contur curat și necălcat lăsat în urmă. Este, de asemenea, important, ahidroizolareaeșec și nu doar o defecțiune a rezistenței, deoarece un plasture parțial decojit deschide o cale de scurgere prin materialul de față cu mult înainte de a se separa complet. O geantă poate începe să lase apă să intre la ancora de umăr în timp ce încă își poartă încărcătura perfect.

De aceea, testerul de oscilații șitester computerizat de tracțiune și exfolieresunt citite mai degrabă împreună decât separat. Testarea la exfoliere ne oferă rezistența statică a legăturii unei cusături sudate în kilograme față de tabelul nostru intern de materiale; Testarea de oscilație ne spune dacă acea legătură supraviețuiește încărcării dinamice, repetate, cu o singură margine în geometria pe care o va vedea de fapt în funcțiune. O sudură poate fi puternică și totuși săracă la oboseală dacă geometria plasturelui concentrează coaja la un colț. Doar al doilea test îl găsește.

La ce ne uităm când se termină o alergare

Un număr de ciclu finalizat este o condiție de trecere, nu un rezultat de trecere. Când contorul se oprește, specimenul coboară și este examinat pe o listă de verificare scrisă: fără separare sau separare parțială a mânerului, curelei sau plasturelui de ancorare; fără delaminare sau ridicare la marginea oricărei armături sudate; nicio fractură, deformare sau crăpare a cataramelor, glisoarelor, inelelor D sau trigliderilor; fără ruperea firului la nicio cusătură de întărire; nicio distorsiune a panoului caroseriei în jurul punctului de încărcare; și, pentru genți cu sistem de cărucior, un mâner care încă se extinde și se retrage ușor și se blochează pozitiv.

Orice lucru mai puțin de separare este încă înregistrat. O margine de plasture care s-a ridicat cu doi milimetri la 1.500 de cicluri este un sac de trecere și un proces eșuat și se întoarce la inginerie ca o problemă cu parametrii de sudare, mai degrabă decât să fie dezactivată. În cazul în care testul este distructiv sau specimenul este marcat, eșantionul este pus în carantină și nu reintră în stoc comercializabil.

Unde se află în lanțul QC mai larg

Nici un singur instrument nu certifică o geantă. Testerul de oscilație acoperă rezistența la sarcină dinamică la punctele de ancorare și transmite în toate direcțiile:tester de viață cu fermoar alternativdurează închiderea prin 3.000 de cicluri sub o sarcină laterală și longitudinală corespunzătoare dimensiunii; celtester de abraziuneiar celtester de rezistență a culorii prin frecarese adresează durabilității suprafeței și transferului de finisaj; celcamera de temperatura si umiditate programabilaîmbătrânește materialul fixat prin cicluri fierbinți-umed și sub zero înainte ca proprietățile mecanice să fie re-verificate. Apoi, întregul ansamblu trece la testarea completă cu imersie în apă de două ore sau mai mult pentru produsele submersibile sau la testarea cu ploi abundente și cu jet de apă pentru produsele evaluate pentru a rezista la ploaie, mai degrabă decât la imersie.

Executarea testelor de oscilațiedupăîmbătrânirea climatică este una dintre secvențele mai revelatoare disponibile pentru un cumpărător și merită specificată în mod explicit. Îmbinările asistate cu adeziv și unele tipuri de film TPU își pierd rezistența semnificativă la exfoliere după șaptezeci și două de ore de expunere la cald și umed. O ancora de curele care supraviețuiește la 1.500 de cicluri noi și la 600 de cicluri după îmbătrânire vă spune ceva ce nici un test la temperatura camerei nu va face vreodată.

Ce ar trebui să ceară cumpărătorii

„Oscilația testată” pe o fișă de specificații nu înseamnă nimic fără patru numere în spate: sarcina în kilograme, numărul de cicluri, componenta testată și criteriile de acceptare. Cere-le pe toate patru. Întrebați dacă a fost atins numărul sau dacă aparatul s-a oprit automat mai devreme. Întrebați dacă geanta a fost testată nouă sau după condiționarea mediului. Și, în special, pentru produsele sudate, întrebați dacă inspecția post-test a inclus ridicarea marginilor la peticele de armare sudate, deoarece un furnizor care inspectează doar separarea va raporta o trecere pe o pungă care a început deja să se decojească.

Pentru programele OEM și ODM, setăm acești parametri împreună în etapa de dezvoltare, îi rulăm pe primele articole înainte ca sculele să fie înghețate și îi repetăm ​​în timpul producției. Acolo unde este necesar un protocol propriu al mărcii sau un raport de laborator al unei terțe părți, datele interne devin pre-ecranul: mai degrabă am găsi problema la ciclul 700 pe propriul nostru etaj decât într-un raport SGS sau QIMA cu trei săptămâni înainte de expediere.

Întrebări frecvente

Este testarea impactului de oscilație la fel cu un test de cădere?

Nu. Un test de cădere evaluează ce se întâmplă cu o pungă și conținutul acesteia într-un singur impact necontrolat împotriva unei suprafețe dure. Testarea impactului oscilației evaluează oboseala la punctele de transport sub sute sau mii de cicluri controlate de încărcare și eliberare. Ei găsesc diferite eșecuri, iar o geantă poate trece confortabil pe una, în timp ce eșuează pe cealaltă.

Poate această mașină să testeze un cooler moale sau un sac uscat, precum și un rucsac?

Da. Orice cu un punct de transport definit poate fi atârnat de fixare - un singur mâner de transport pe o geantă uscată, curele de umăr duble pe un rucsac mai rece, un mâner de prindere de sus pe un dufe. Produsele cu fețe moi sunt căptușite în zona de contact a dispozitivului de fixare, astfel încât clema să nu abrazeze cureaua și să creeze o falsă defecțiune la prindere, mai degrabă decât la articulație.

Ce încărcătură ar trebui folosită dacă geanta nu are o capacitate publicată?

Standardul de produs îl derivă din volumul corpului pungii. În practică, pentru echipamentul de exterior, preferăm să testăm la capacitatea nominală o marcă va imprima de fapt pe propriul ambalaj, plus o marjă, deoarece acesta este numărul pe care un consumator îl va trata ca o permisiune.

Un rezultat de trecere garantează că geanta nu va eșua în teren?

Acesta garantează că proiectarea și procesul, așa cum au fost eșantionate, au depășit un prag de oboseală definit. Durabilitatea câmpului depinde, de asemenea, de consistența producției, motiv pentru care testarea oscilației se desfășoară pe mostre de producție, mai degrabă decât doar pe eșantionul de aur, și de ce parametrii de sudare în proces sunt monitorizați independent.

Echipamentul este calibrat?

Extern, de către o casă de calibrare acreditată, cu certificatul afișat pe mașină. Actualul certificat datează din 19 decembrie 2025, iar recalibrarea scade până la 18 decembrie 2026. Starea calibrării face parte din fiecare audit intern și este disponibilă clienților care vizitează la cerere.
